SMA Solar Technology AG Raccordement électrique
Instructions d’installation SC125_560HE-IFR083220 69
5.2.11 Remarque relative à l'établissement du contact du blindage
Les lignes de signal et bus externes doivent être équipées d'un blindage. Le blindage doit être
généreusement contacté sur le rail de blindage prévu à cet effet. L'établissement du contact est réalisé
à l'aide des étriers de serrage de blindage joints à la livraison.

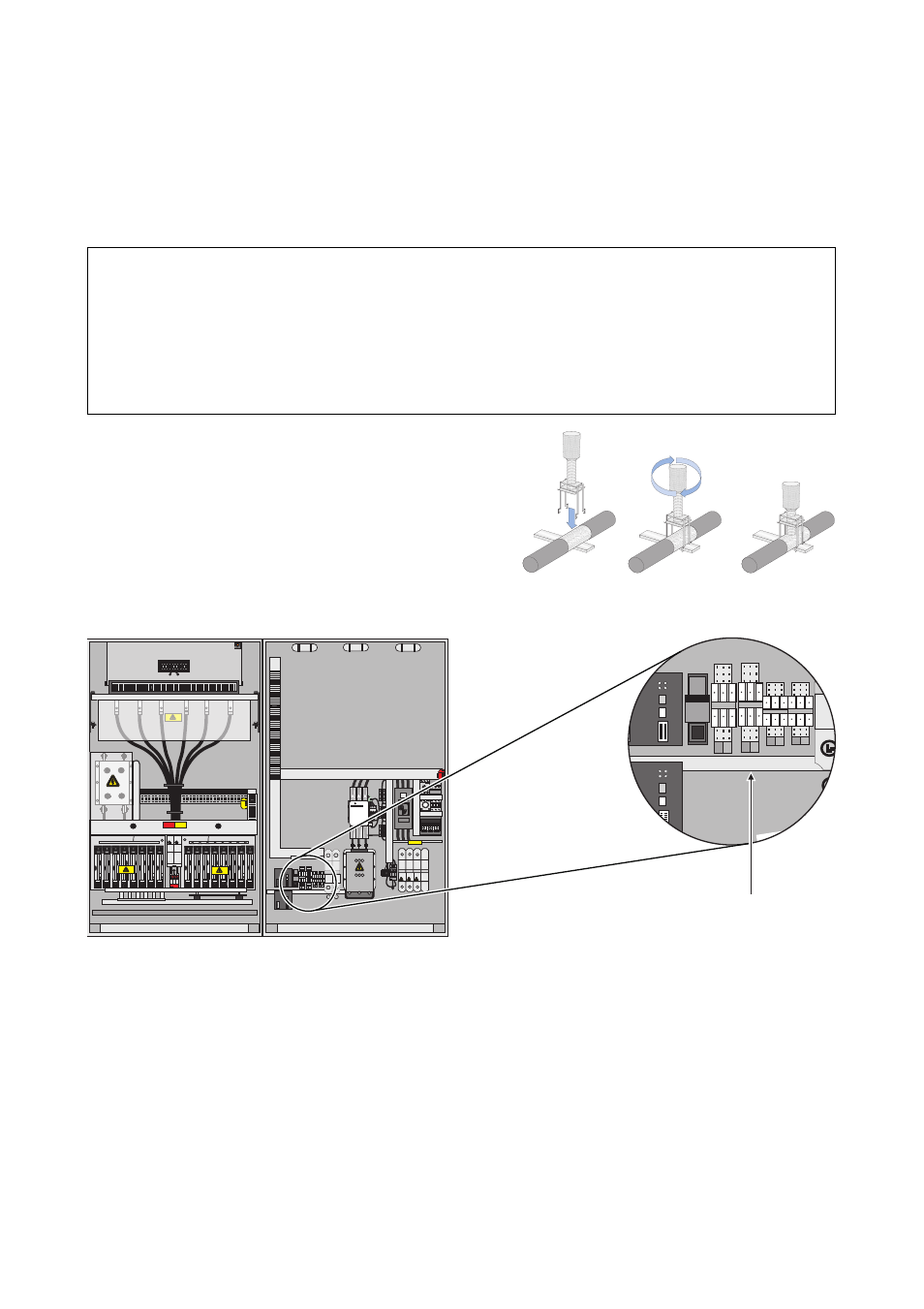

Le maniement des étriers de serrage de blindage est
représenté sur le graphique à droite.
Rail de blindage (A)dans la zone des bornes de raccordement externes dans le Sunny Central 250
PRUDENCE !
Endommagement des étriers de serrage de blindage en cas de maniement
incorrect
Serrer les étriers de serrage de blindage uniquement à la main, sans tournevis.
Le serrage des étriers de serrage de blindage à l'aide d'un tournevis peut endommager
l'isolation.
L1 L2 L3
L1 L2 L3
L+ L-
L+ L-
L+ L-
L+ L-
L2 L3 L1
L2 L3 L1
L- L+
L- L+
A
