SMA Solar Technology AG Raccordement électrique
Instructions d’installation SC125_560HE-IFR083220 61

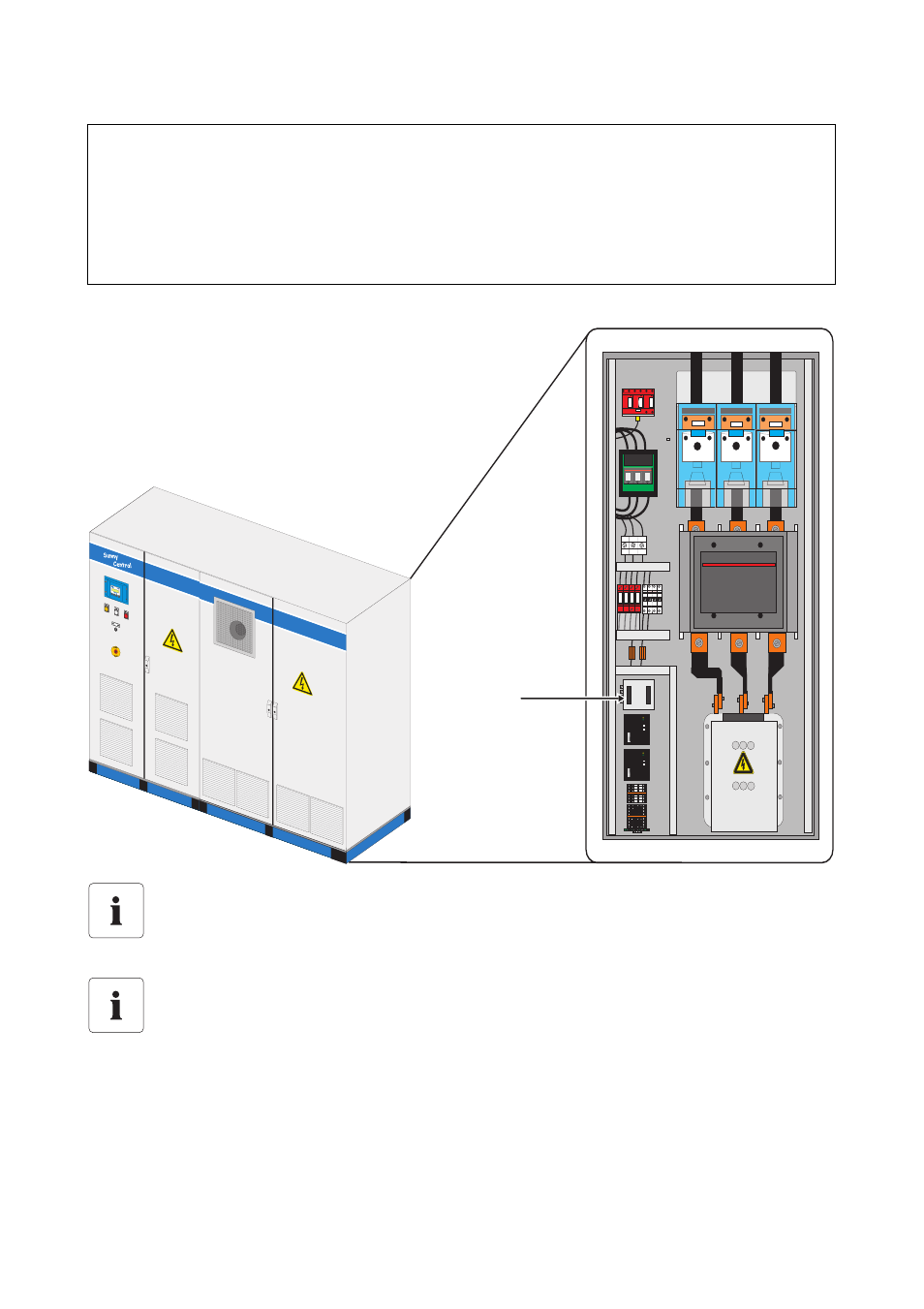

Borne de raccordement pour la tension de commande (A) Sunny Central 500
PRUDENCE !
Réalisation de la tension de commande externe pour le Sunny Central 500HE et
le Sunny Central 560HE
Dans le cas de Sunny Central 500HE et de Sunny Central 560HE, le câble de la tension
de commande externe doit être raccordé directement au filtre CEM conformément au
schéma de raccordement.
Coupe-circuit de surtension interne
Dans la version HE, un coupe-circuit de surtension interne est prévu pour la tension de
commande externe dans l'onduleur.
Dimensionnement de la tension d'alimentation auxiliaire
La tension d'alimentation auxiliaire nécessaire pour le Sunny Central concerné est indiquée
dans les conditions d'installation et peut être demandée à tout moment auprès de SMA.
Elle doit être respectée lors de la planification et de la préparation du lieu de montage.
L1 L2 L3
L2 L3 L1
L2 L3 L1
A
