Raccordement électrique
SMA Solar Technology AG
56
SC125_560HE-IFR083220
Instructions d’installation
1. Insérer les barres de distribution EriFlex (comprises dans la livraison) par le haut dans l'armoire
AC.
2. Raccorder les barres de distribution EriFlex à l'interrupteur-sectionneur à coupure en charge
dans l'armoire AC.
3. Raccorder le câble AC depuis l'extérieur aux barres de distribution EriFlex.
A

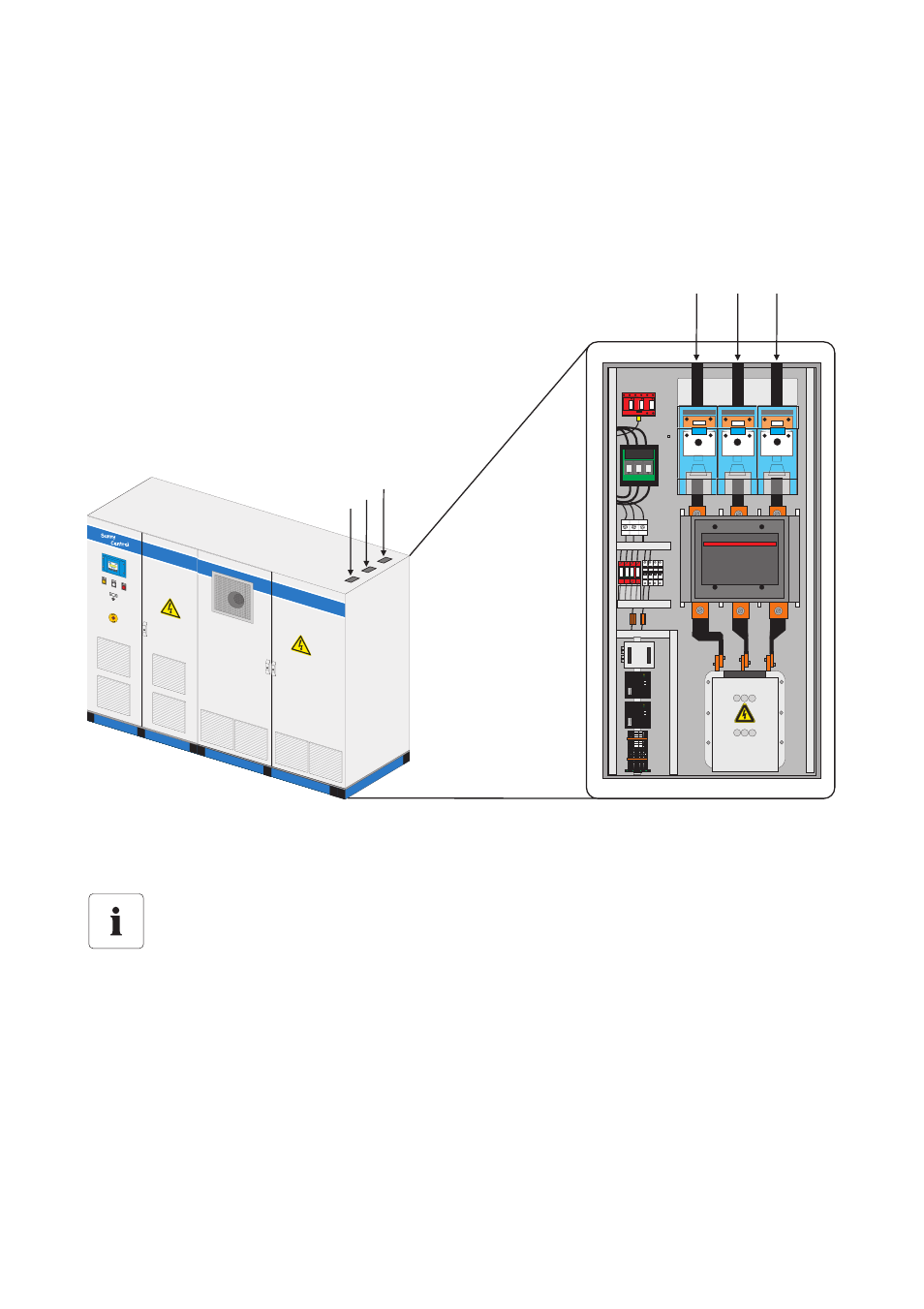

Barres de distribution EriFlex dans le Sunny Central
B
Ouvertures dans le toit de l'armoire de distribution pour les barres de distribution EriFlex
Raccordement AC des Sunny Central 500HE / Sunny Central 560HE
Le raccordement au réseau AC des Sunny Central 500HE et 560HE doit impérativement
être effectué au niveau des barres de distribution EriFlex fournies en usine !
L1
L2
L3
L2 L3
L1
L2 L3
L1
A
A
A
B B
B
