Raccordement électrique SMA Solar Technology AG
54 SC125_560HE-IFR083220 Instructions d’installation

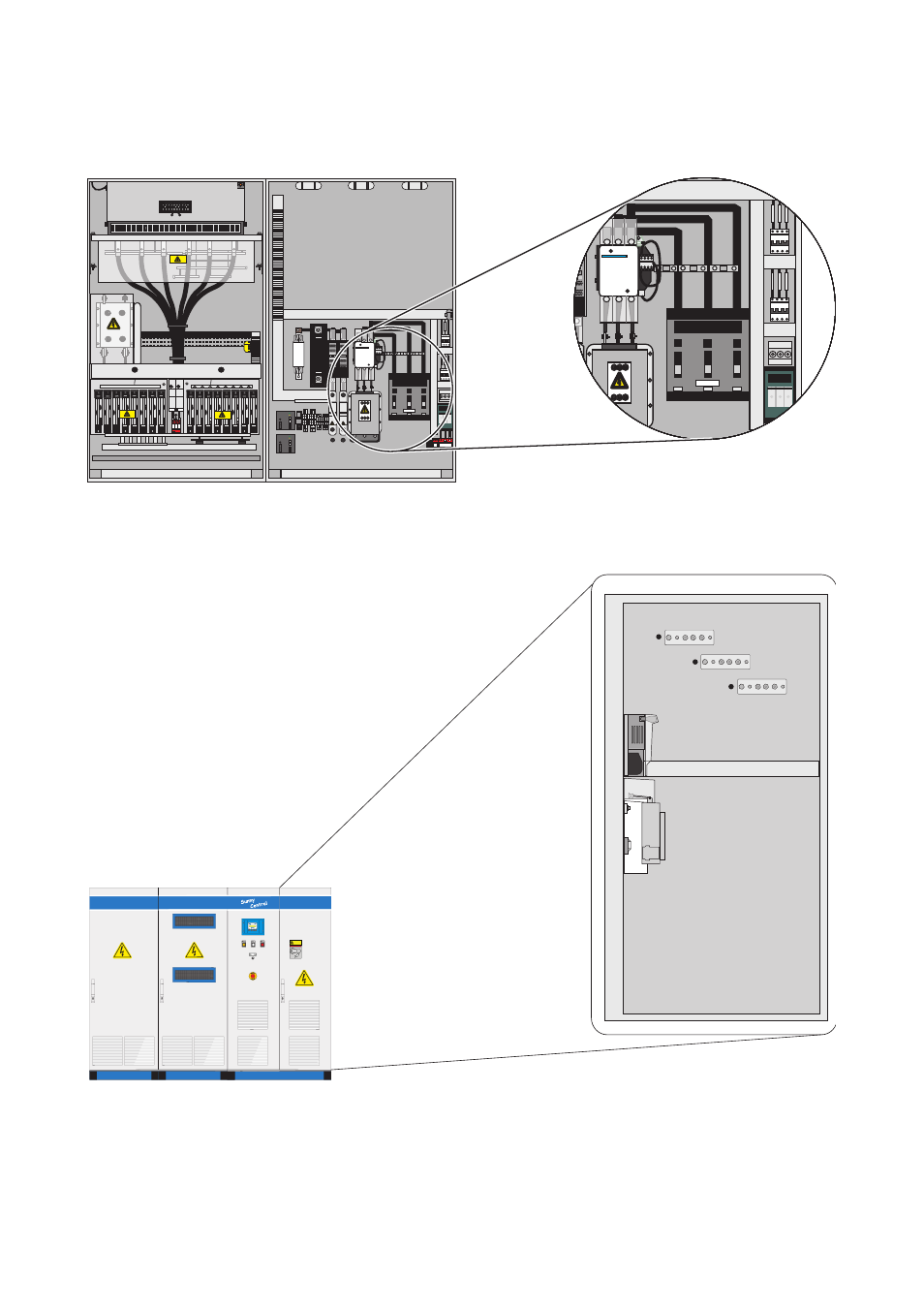

Raccordement au réseau AC pour réseau IT à l'interrupteur-sectionneur à coupure en charge dans
l'armoire AC du Sunny Central 250 HE, insertion des câbles par le bas dans l'onduleur
Raccordement au réseau AC pour réseau IT aux barres de distribution en cuivre via l'interrupteur-
sectionneur à coupure en charge dans l'armoire AC du Sunny Central 350HE. Insérer les câbles par
le haut dans l'onduleur.
Raccordement au réseau AC pour réseau IT aux barres de distribution EriFlex externes au niveau de
l'armoire AC des Sunny Central 500HE et 560HE.
L2 L3 L1
L1 L2 L3
L+ L-
L-
L-
L+ L-
L+ L-
L+ L-
L+ L-
L+ L-
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
L1
L2
L3
