Montage SMA Solar Technology AG
30 SC125_560HE-IFR083220 Instructions d’installation
4.2.1 Retrait des sécurités de transport
Le tableau suivant indique quels sont les onduleurs qui sont livrés avec des sécurités de transport.
4.2.2 Couplage mécanique
Le couplage mécanique des deux armoires de distribution se fait par brides de raccordement. Celles-
ci sont composées de mâchoires et d'équerres avec lesquelles les armoires sont vissées l'une contre
l'autre. Pour ce faire, placer les armoires au même niveau.
Les instructions Rittal jointes contiennent des informations sur le montage des joints et des brides de
raccordement.

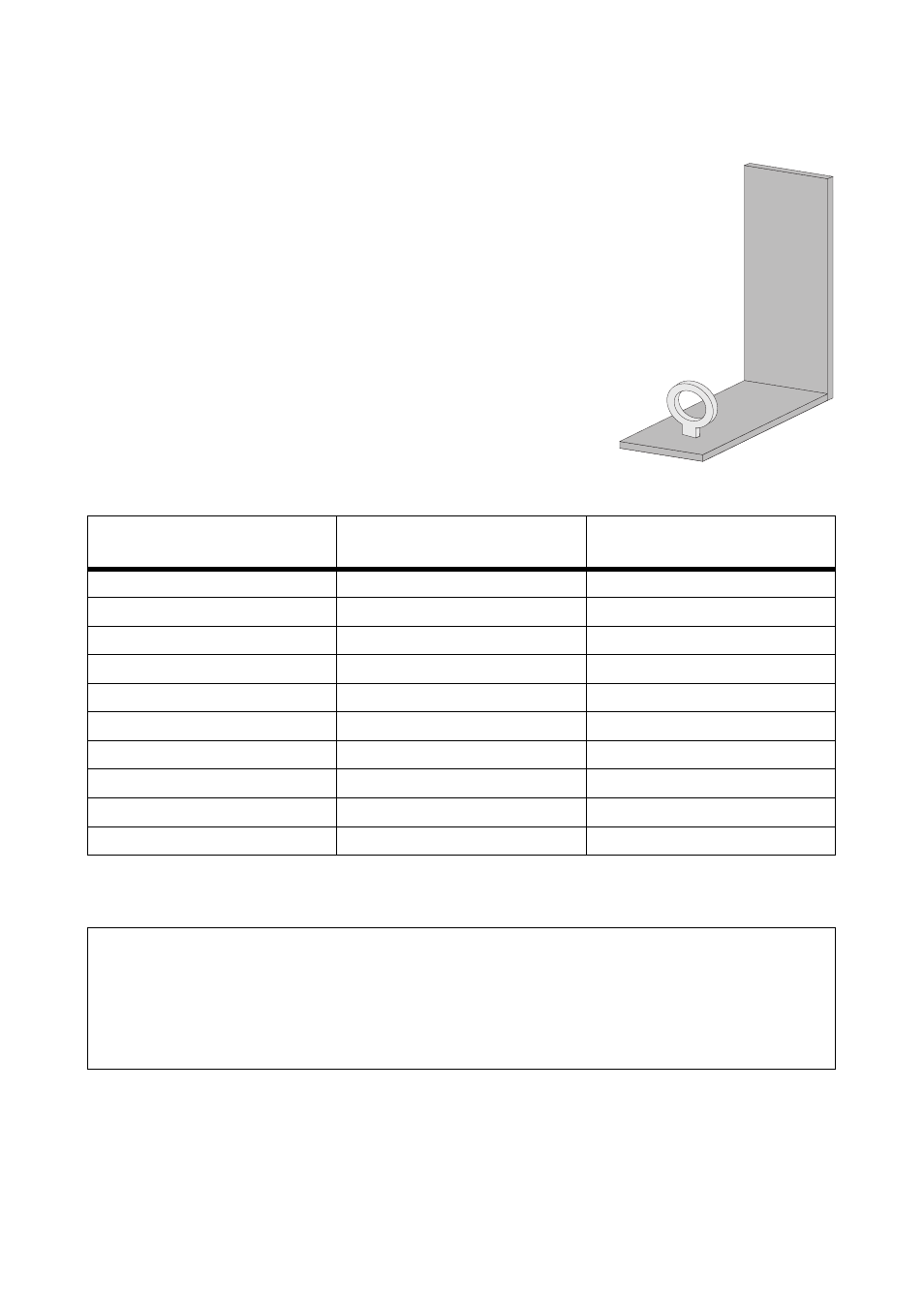

Retirer les sécurités de transport.
Dans certains Sunny Central, les transformateurs et le filtre sinus sont
fixés au niveau de l'armoire par des sécurités de transport. La sécurité
de transport est une équerre métallique fixée du côté de l'armoire de
distribution.
Sunny Central Sécurité de transport
transformateur Sécurité de transport filtre
sinus
100LV oui non
125LV oui non
200 oui non
200HE non non
250 oui non
250HE non non
350 oui non
350HE non non
500HE non oui
560HE non oui
PRUDENCE !
Infiltration d'humidité en cas d'étanchéification insuffisante !
Avant de raccorder les deux armoires, coller le joint livré dans l'interstice situé entre les
deux armoires dans la mesure où cela n'a pas été fait en usine.
