SMA Solar Technology AG Recherche d'erreurs
Instructions d’installation SB30TL_40TL_50TL-IFR103630 83

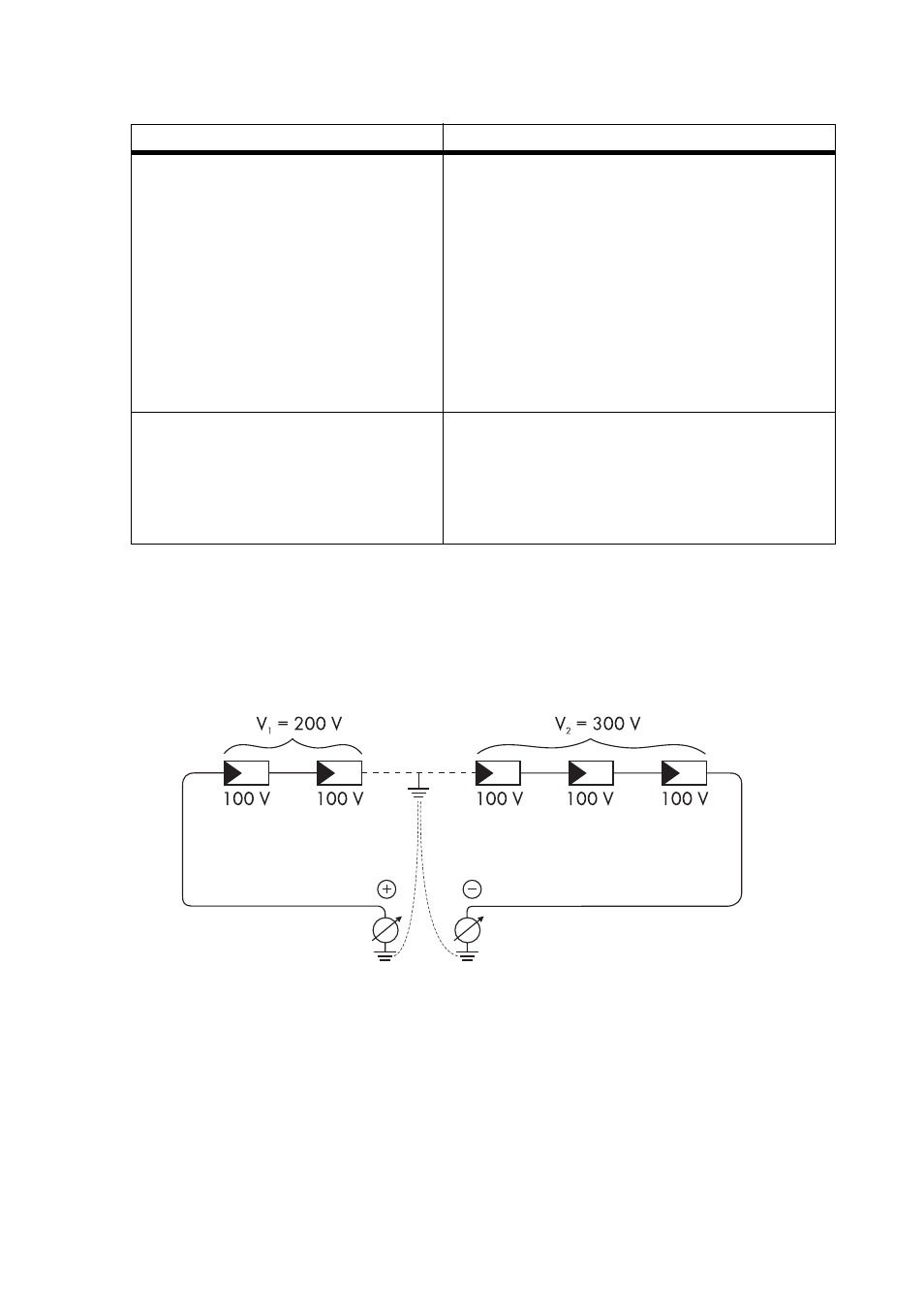

Position du défaut à la terre
La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le potentiel de terre (PE) et le pôle négatif et le potentiel
de terre (PE).
Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau
photovoltaïque.
☑ Le contrôle du défaut à la terre est terminé.
Résultat Mesure
☑ Vous avez constaté un défaut à la
terre.
• Faites appel à l'installateur du générateur
photovoltaïque pour éliminer le défaut à la
terre dans le string concerné avant de
reconnecter le string à l'onduleur. Vous
pouvez déterminer la position du défaut à la
terre à l'aide du graphique ci-dessous.
• Ne rebranchez pas le string défectueux.
• Remettez en service l'onduleur comme décrit
au chapitre 6.1 « Mise en service de
l'onduleur » (Page 53).
☑ Vous n'avez déterminé aucun
défaut à la terre.
Un des varistors à surveillance thermique est
probablement défectueux.
• Contrôlez la fonction des varistors comme
décrit au chapitre 11.2 « Contrôle du
fonctionnement des varistors » (Page 84).
