SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB30TL_40TL_50TL-IFR103630 49
5.6.2 Relais multifonction
L'onduleur est équipé en série d'un relais multifonction. Ce dernier est activé en même temps que la
DEL d'erreur rouge à côté de l'écran. Vous trouverez d'autres fonctions du relais multifonction dans la
description technique « Relais multifonction et OptiTrac Global Peak » dans la zone de
téléchargement sur le site www.SMA-France.com. Ces fonctions supplémentaires peuvent être
installés a posteriori à partir d'une mise à jour du micrologiciel.
Vous avez la possibilité de raccorder un consommateur propre aussi bien pour les erreurs que pour
le fonctionnement sans perturbation.
Les tensions et courants suivants peuvent être activés :
Exigences relatives aux câbles
Les câbles et le type de pose utilisés doivent être appropriés au lieu d'utilisation.
Disjoncteur
Si vous raccordez le relais multifonction au réseau électrique public, vous devez sécuriser ce dernier
à l'aide d'un disjoncteur qui lui soit propre.
Tension Courant
AC max. 240 V max. 1,0 A
DC max. 30 V max. 1,0 A

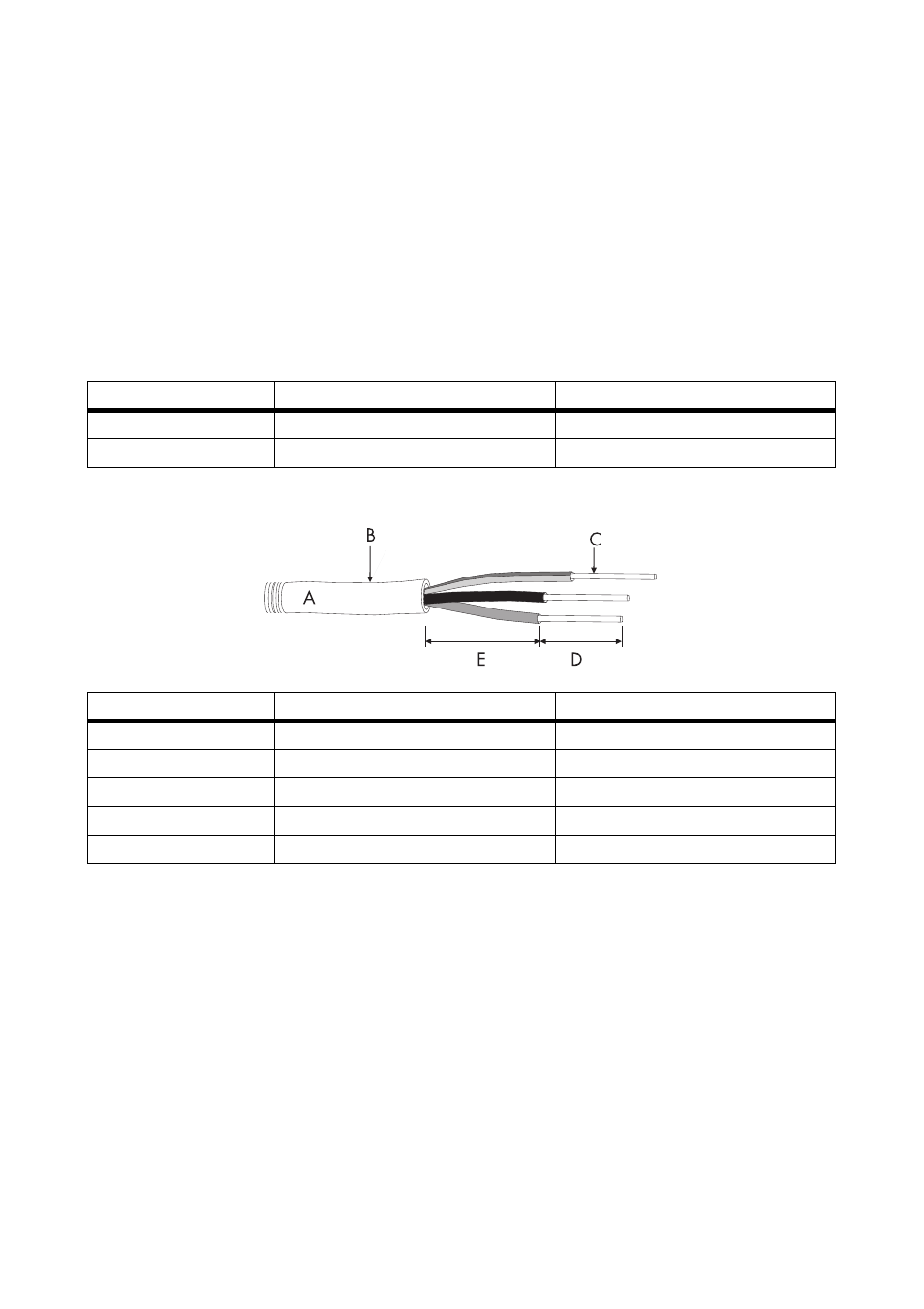

Position Désignation Valeur
A Type de câble double isolation
B Diamètre extérieur 5 mm … 12 mm
C Section de conducteur isolé 0,08 mm² … 2,5 mm²
D Longueur de dénudage 8 mm max.
E Longueur de dénudage 15 mm max.
