Raccordement électrique SMA Solar Technology AG
52 SB30TL_40TL_50TL-IFR103630 Instructions d’installation

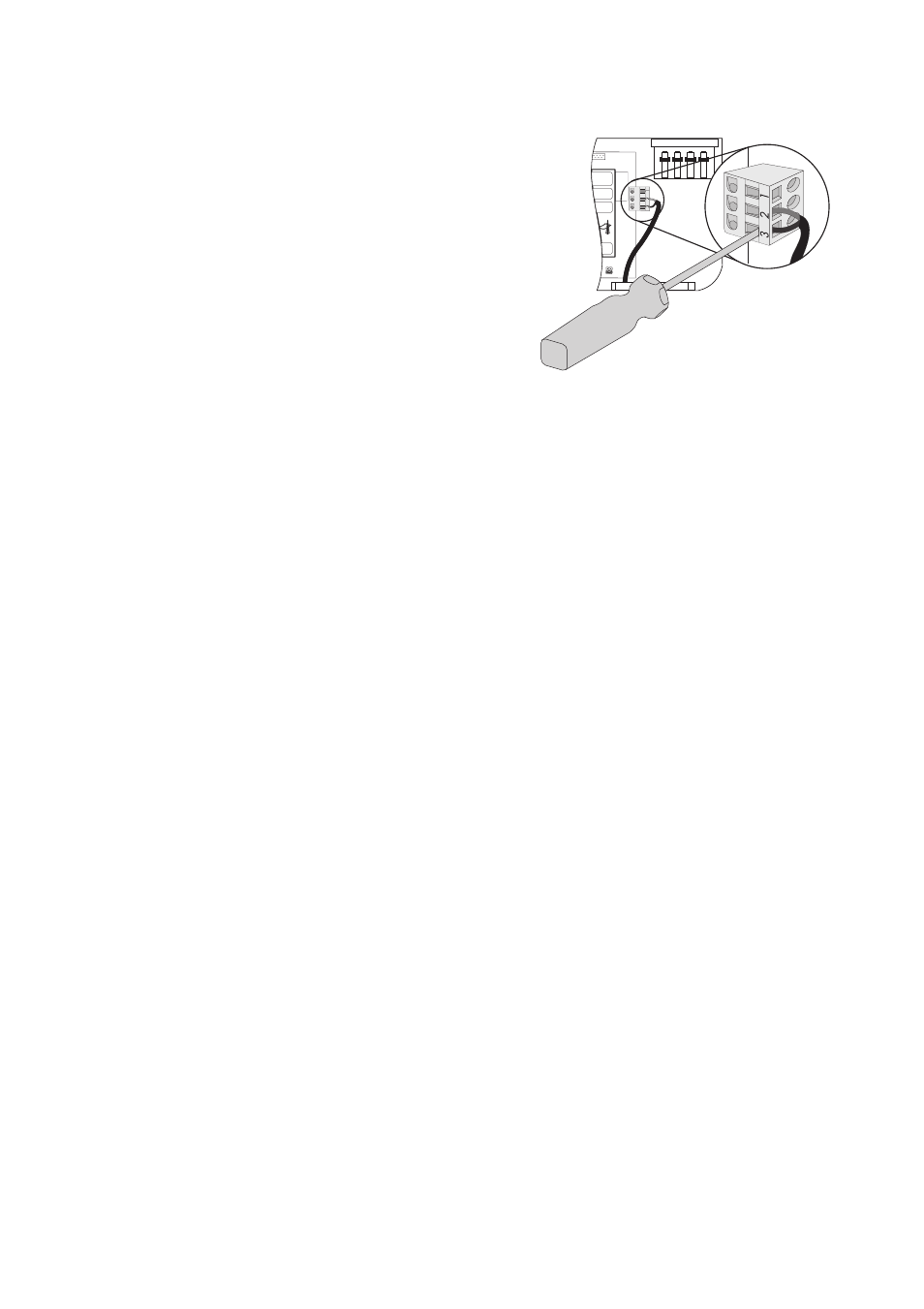

5. À l'aide d'un tournevis, raccordez les fils à la borne.
Raccordez les fils comme indiqué dans le plan de
câblage, selon qu'un message de fonctionnement
ou un message d'erreur est souhaité.
6. Revissez fermement la collerette de fixation sur le
presse-étoupe.
7. Fermez l'onduleur comme décrit au chapitre 7.3 « Fermeture de l'onduleur » (Page 65).
8. Activez la tension d'alimentation.
☑ Le relais multifonction est maintenant en service.
5.6.3 Module de communication
L'onduleur peut être équipé d'un module de communication afin de communiquer, de manière filaire,
avec des systèmes d'acquisition de données spéciaux (par exemple Sunny WebBox) ou avec un
ordinateur équipé du logiciel adapté (par exemple Sunny Data Control).
Vous trouverez un schéma de câblage détaillé ainsi qu’une description du montage dans les
instructions d'installation du module de communication.
