11 Recherche d'erreurs
11.1 Contrôle de la présence d'un défaut à la terre au niveau du
générateur photovoltaïque
Si l'onduleur indique le numéro d'événement « 35 », « 36 » ou « 37 », un défaut à la terre est sans
doute présent dans le générateur photovoltaïque.
Vérifiez si les strings présentent un défaut à la terre en procédant comme suit :
1. Ouvrir l'onduleur, comme décrit au chapitre 7.2 « Ouverture de l'onduleur » (Page 62).

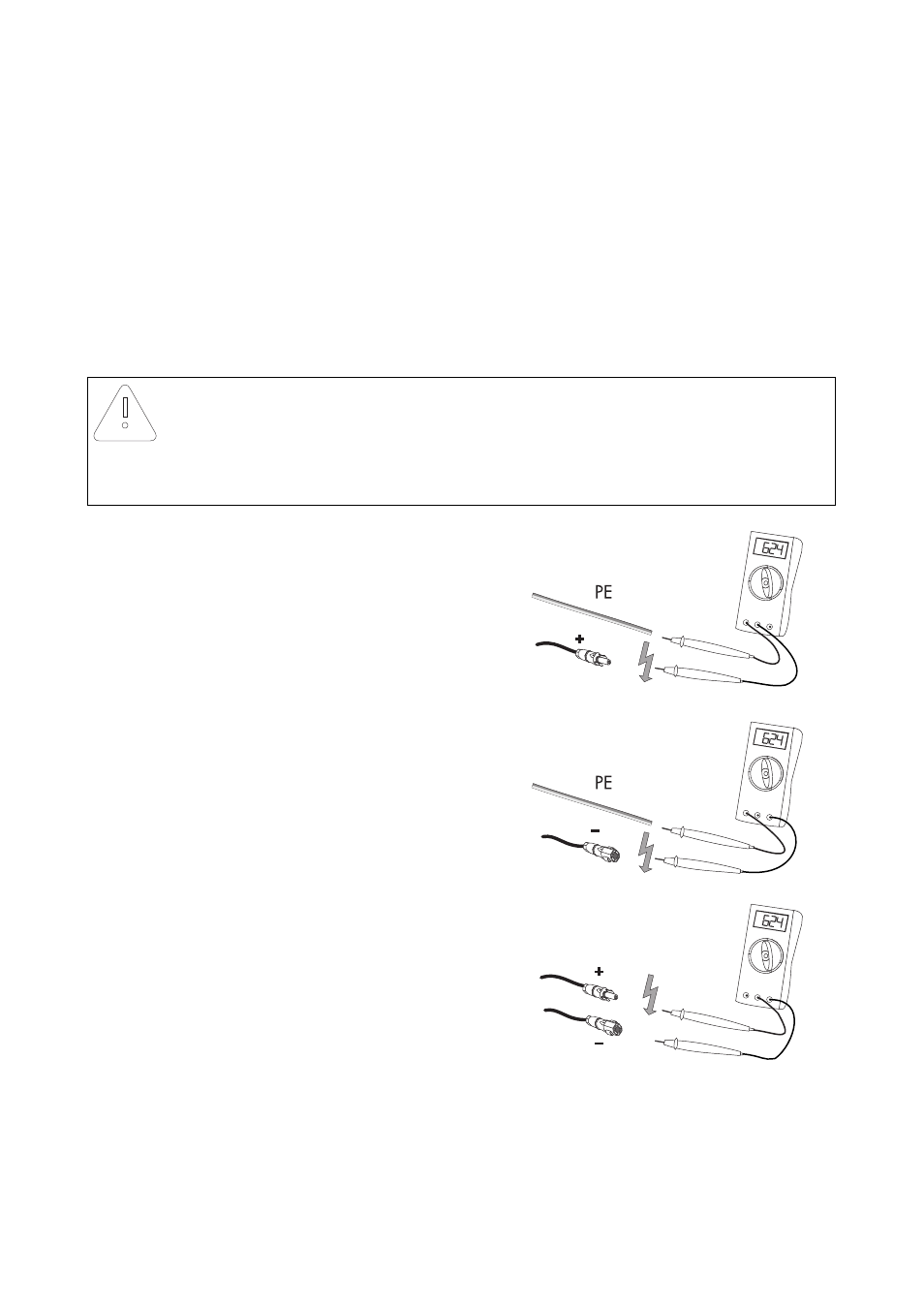

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel de terre (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque string et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque string.
☑ Si les tensions mesurées sont stables et si la somme des tensions du pôle positif par rapport
au potentiel de terre et du pôle négatif par rapport au potentiel de terre d'un string
correspondent approximativement à la tension entre les pôles positif et négatif, il existe alors
un défaut à la terre.
Prudence&nbsp !
Risque de destruction de l'appareil de mesure par des tensions trop élevées !
• Utiliser exclusivement des appareils de mesure ayant une plage de tensions DC
d'entrée d'au moins 1 000 V.
