SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB30TL_40TL_50TL-IFR103630 29
5.3.2 Raccordement de l'onduleur au réseau public (AC)
1. Vérifiez que la tension du réseau est comprise dans la plage de tension autorisée.
La plage de travail exacte de l'onduleur est définie dans les paramètres de fonctionnement. Le
document correspondant est disponible dans la zone de téléchargement du site
www.SMA-France.com, dans la rubrique « Description technique » de l'onduleur concerné.
2. Coupez le disjoncteur de protection de ligne et sécurisez-le contre toute remise en marche
involontaire.

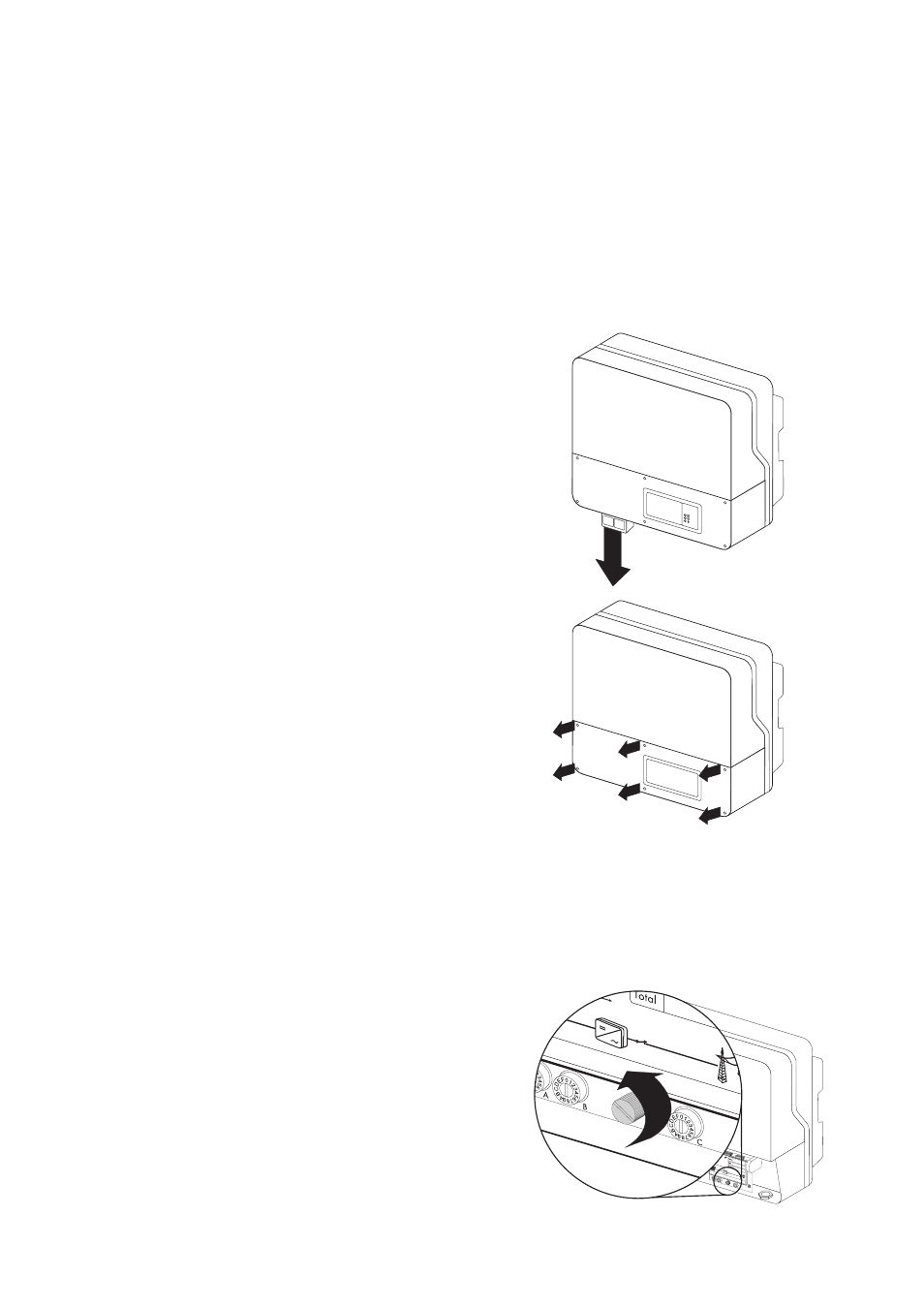

3. Retirez l'Electronic Solar Switch.
4. Desserrer les 6 vis imperdables du couvercle et
retirer le couvercle.
5. Contrôlez que les paramètres régionaux de l'onduleur sont bien exacts à l'aide de la fiche en
annexe fournie contenant les paramètres d'usine.
Si l'onduleur n'est pas configuré sur la norme pays souhaitée, définissez cette dernière à l'aide
du commutateur rotatif comme décrit au chapitre 5.5.2 « Réglage de la norme pays et de la
langue via le commutateur rotatif » (Page 47).
6. Pour un raccordement plus aisé, dévisser les vis sur
l'écran jusqu'à ce que vous puissiez relever l'écran.
– Relevez l'écran vers le haut jusqu'à ce qu'il
s'enclenche.
