9.3.2 Contrôle du fonctionnement des varistors
Les varistors sont des pièces d'usure dont le fonctionnement est altéré par le vieillissement ou par une
sollicitation répétée due à des surtensions. Par conséquent, il est possible qu'un des varistors à
surveillance thermique ait probablement perdu sa fonction de protection, c'est pourquoi la DEL rouge
s'est allumée.
Contrôlez la fonction des varistors comme décrit ci-dessous :
1. Ouvrez l'onduleur, comme décrit au chapitre 7.2 « Ouverture de l'onduleur » (Page 44).
2. À l'aide d'un multimètre, vérifiez les deux varistors
à l'état monté pour voir s'il existe une connexion
électrique entre les bornes B et C.
Position des varistors

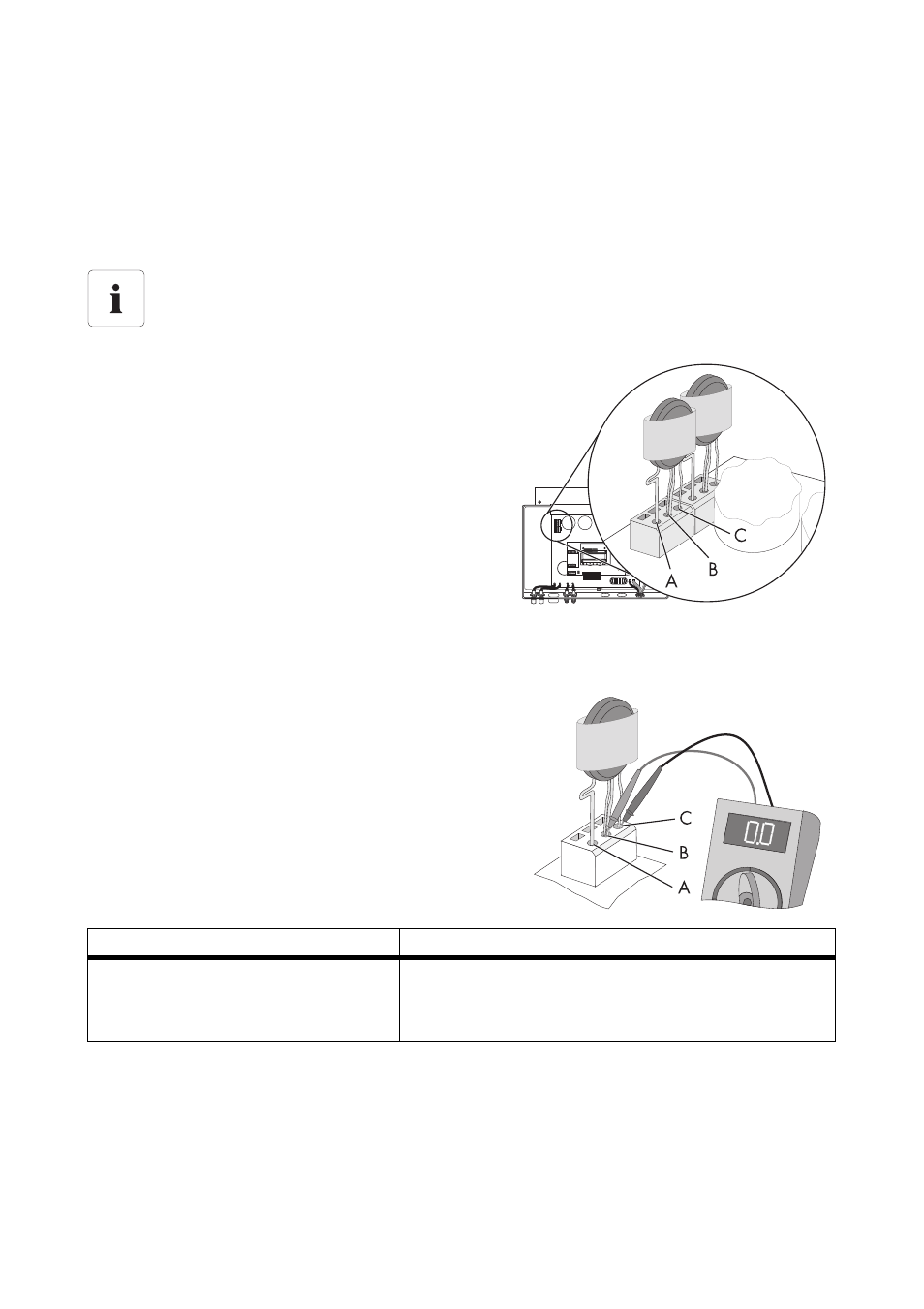

Vous pouvez déterminer la position des varistors à l'aide du graphique représenté ci-
dessous.
Respectez l'affectation suivante des bornes :
• Borne A : borne extérieure (raccord du
varistor avec boucle [encoche])
• Borne B : borne centrale
• Borne C : borne extérieure (raccord du
varistor sans boucle [encoche]).
Résultat Mesure
☑ Il existe une connexion électrique. Il y a probablement une autre erreur dans l'onduleur.
• Contactez le Service en Ligne SMA.
(cf. chapitre 13 « Contact » (Page 70)).
