5.2.3 Raccordement d'une mise à la terre supplémentaire
Si un second conducteur de protection, une mise à la terre supplémentaire ou une liaison
équipotentielle sont nécessaires, vous pouvez en outre relier l'onduleur à la terre au niveau du boîtier.

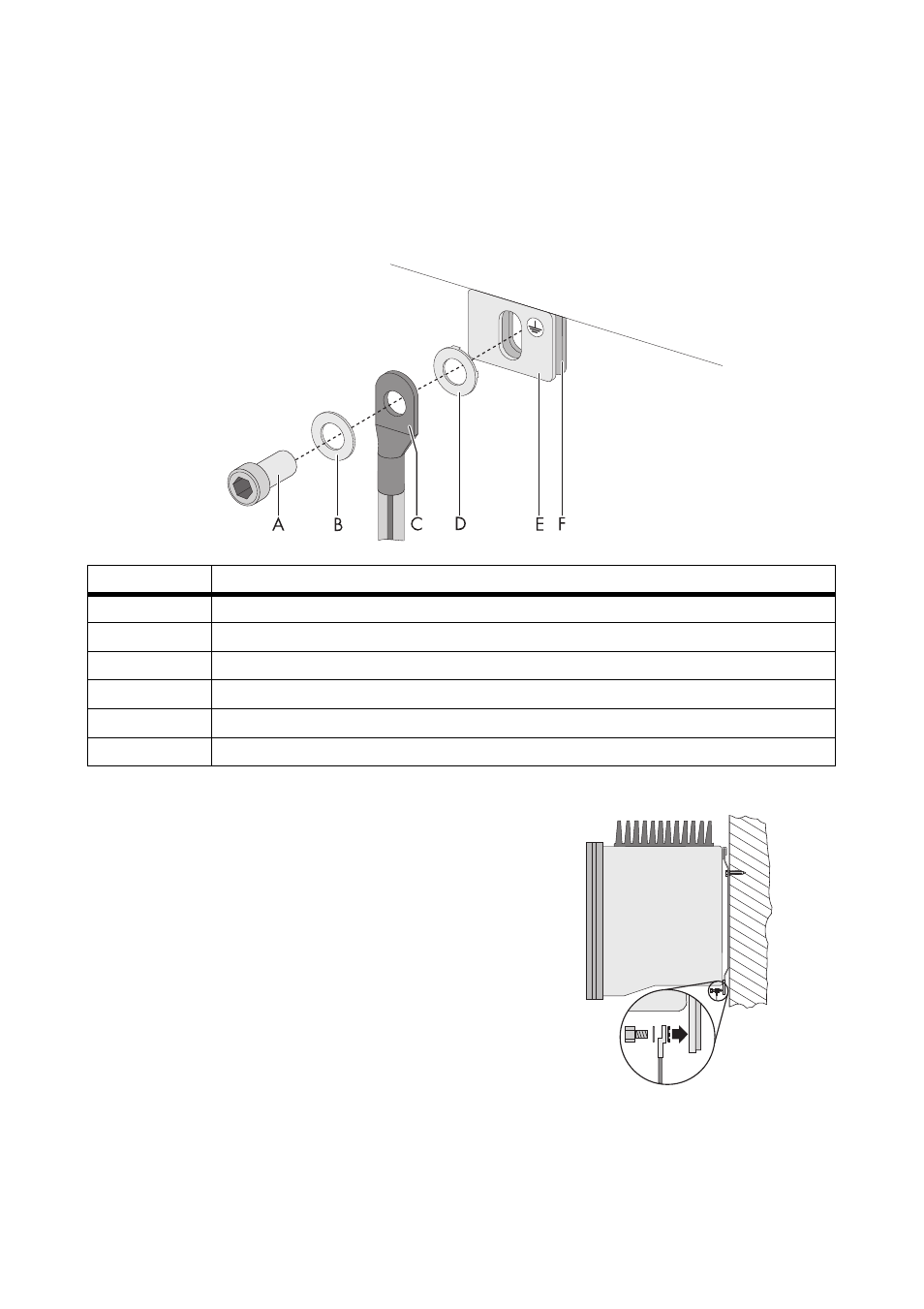

Vue d'ensemble de la mise à la terre supplémentaire
Procédure
1. Insérez la rondelle, la cosse avec le conducteur de
protection et la rondelle autobloquante sur la vis à
tête cylindrique dans l'ordre indiqué. Les dents de la
rondelle autobloquante doivent pointer en
direction de la languette métallique.
2. Insérez la vis à tête cylindrique à travers la
languette métallique sous le boîtier et vissez-la avec
le support mural. Serrez la vis à tête cylindrique à
un couple de 6 Nm.
3. Vérifiez que le contact entre le conducteur de
protection et le boîtier est conforme à la
réglementation en vigueur dans le pays concerné.
Objet Description
A Vis à tête cylindrique M6x12 (incluse dans le contenu de livraison)
B Rondelle
C Cosse d'extrémité (M6) avec conducteur de protection
D Rondelle autobloquante (incluse dans le contenu de livraison)
E Languette métallique située sous le boîtier
F Support mural de l'onduleur
