9.3.1 Contrôle de la présence d'un défaut à la terre au niveau du
générateur photovoltaïque
1. Débranchez l'onduleur côtés AC et DC comme décrit au chapitre 7.2 « Ouverture de
l'onduleur » (Page 44).

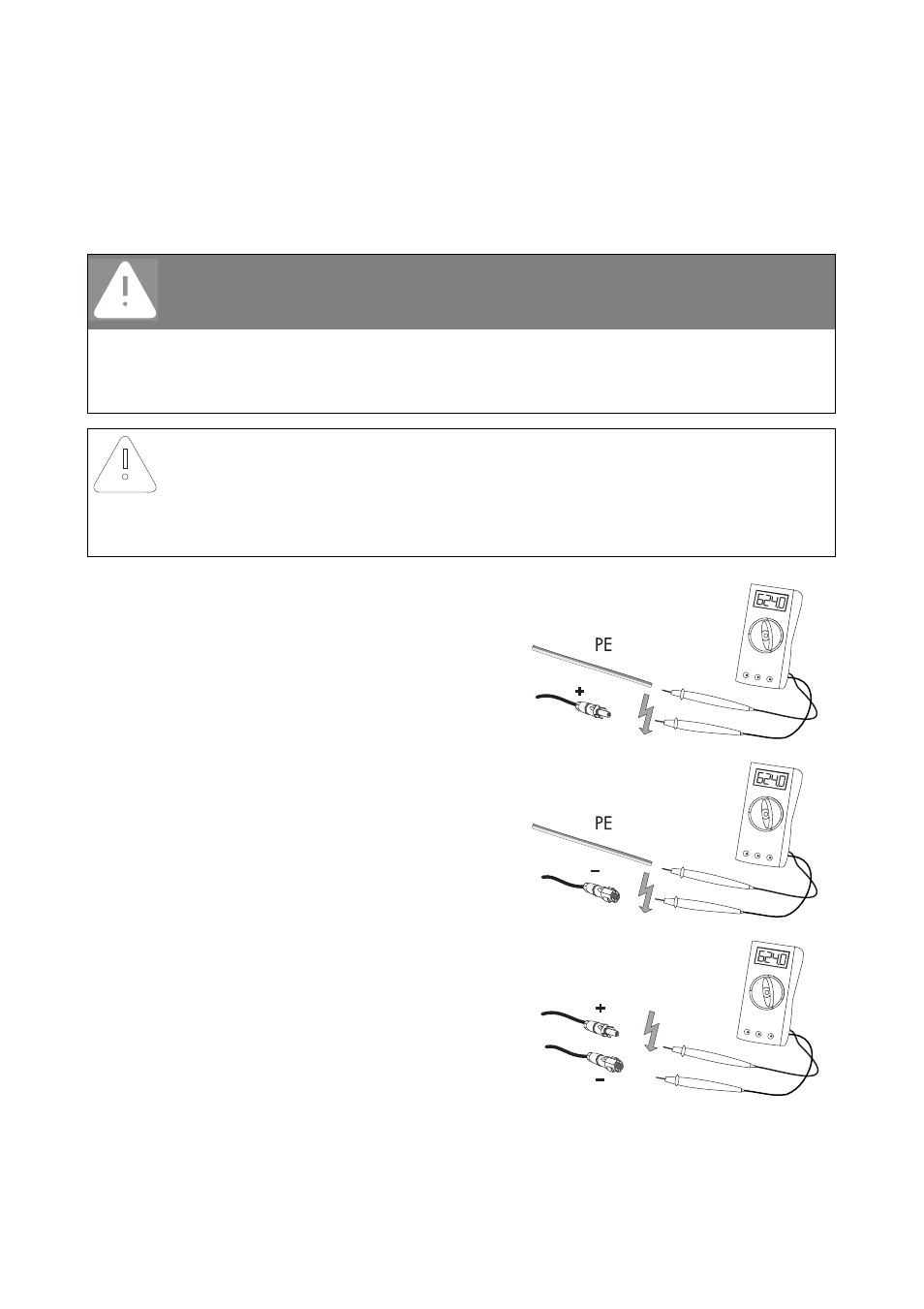

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel de terre (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque string et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque string.
☑ Si les tensions mesurées sont stables et que la somme des tensions du pôle positif par rapport
au potentiel de terre et du pôle négatif par rapport au potentiel de terre d'un string
correspond à la tension entre les pôles positif et négatif, il existe alors un défaut à la terre.
DANGER !
Danger de mort par choc électrique !
• Manipulez les câbles du générateur photovoltaïque uniquement au niveau de
l'isolement.
• Ne raccordez pas de strings comportant un défaut à la terre avec l'onduleur.
PRUDENCE !
Risque de destruction de l'appareil de mesure par des tensions trop élevées !
• Utilisez uniquement des appareils de mesure avec une plage de tension d'entrée DC
jusqu'à au moins 1 000 V.
