Raccordement électrique SMA Solar Technology AG
22 SB12-17-IA-fr-52 Instructions d’installation
5.2 Raccordement au réseau public (AC)
5.2.1 Conditions pour le raccordement AC
Configuration de câble
Dimensionnez la section de conducteur de sorte que les pertes dans le câble ne dépassent pas 1 %
de la puissance nominale.
Les longueurs maximales de câble en fonction de la section de conducteur sont représentées dans le
tableau suivant :
La section de conducteur individuelle nécessaire dépend, entre autres, des facteurs suivants :
• la température ambiante,
• le type de pose,
• la résistance aux rayons UV,
• les pertes dans les lignes,
• les directives d'installation du pays concerné (du lieu d'installation).

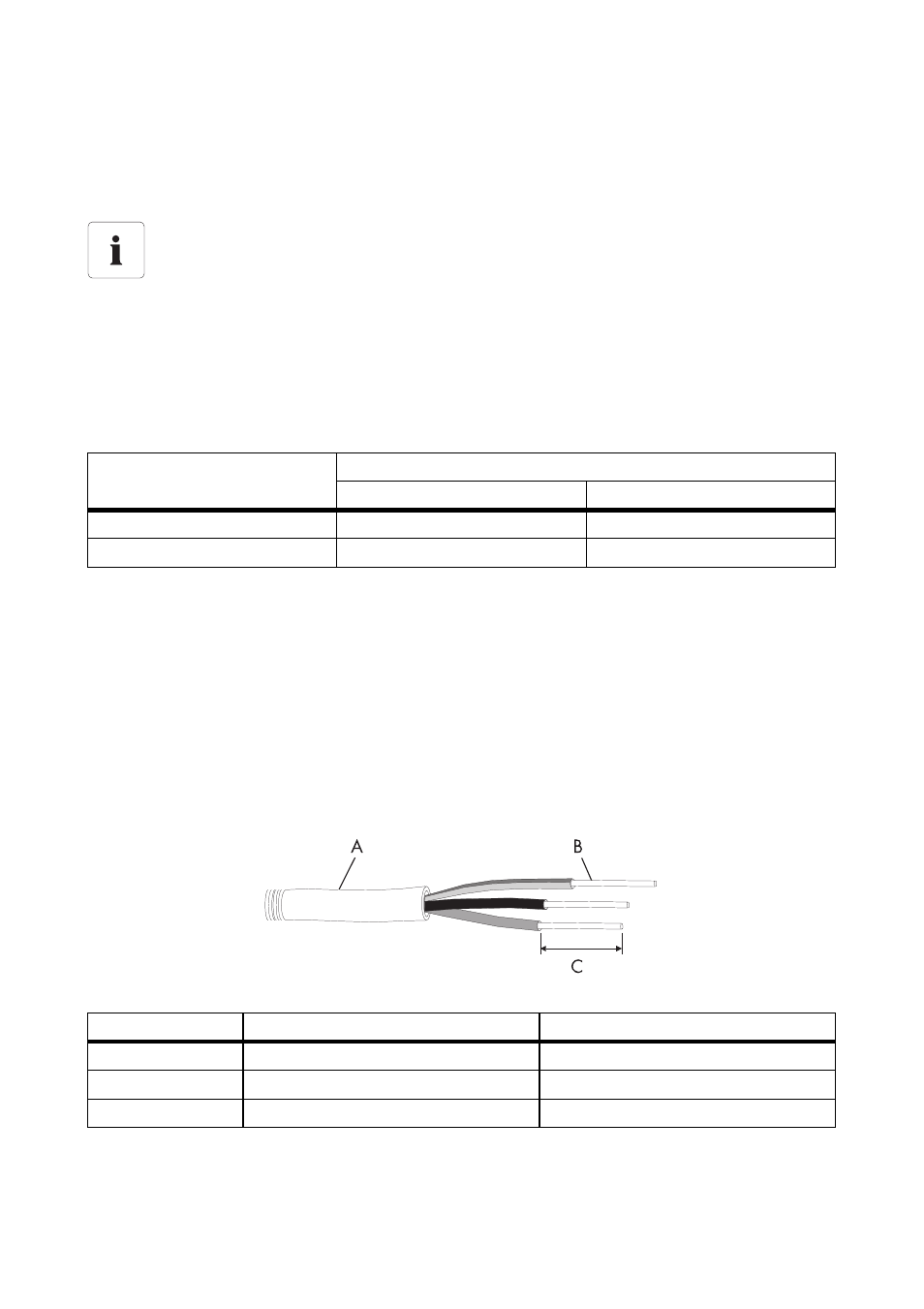

Exigences relatives aux câbles
Réglementations de raccordement de l'exploitant du réseau
Respectez les réglementations de raccordement de l'exploitant du réseau !
Section de conducteur Longueur max. de câble
SB 1200 SB 1700
1,5 mm² 18 m 15 m
2,5 mm² 30 m 22,5 m
Position Désignation valeur
A Diamètre extérieur 9 mm …17 mm
B Section de conducteur 2,5 mm² max.
C Longueur de dénudage 4 mm … 5 mm
