Raccordement électrique SMA Solar Technology AG
26 SB12-17-IA-fr-52 Instructions d’installation

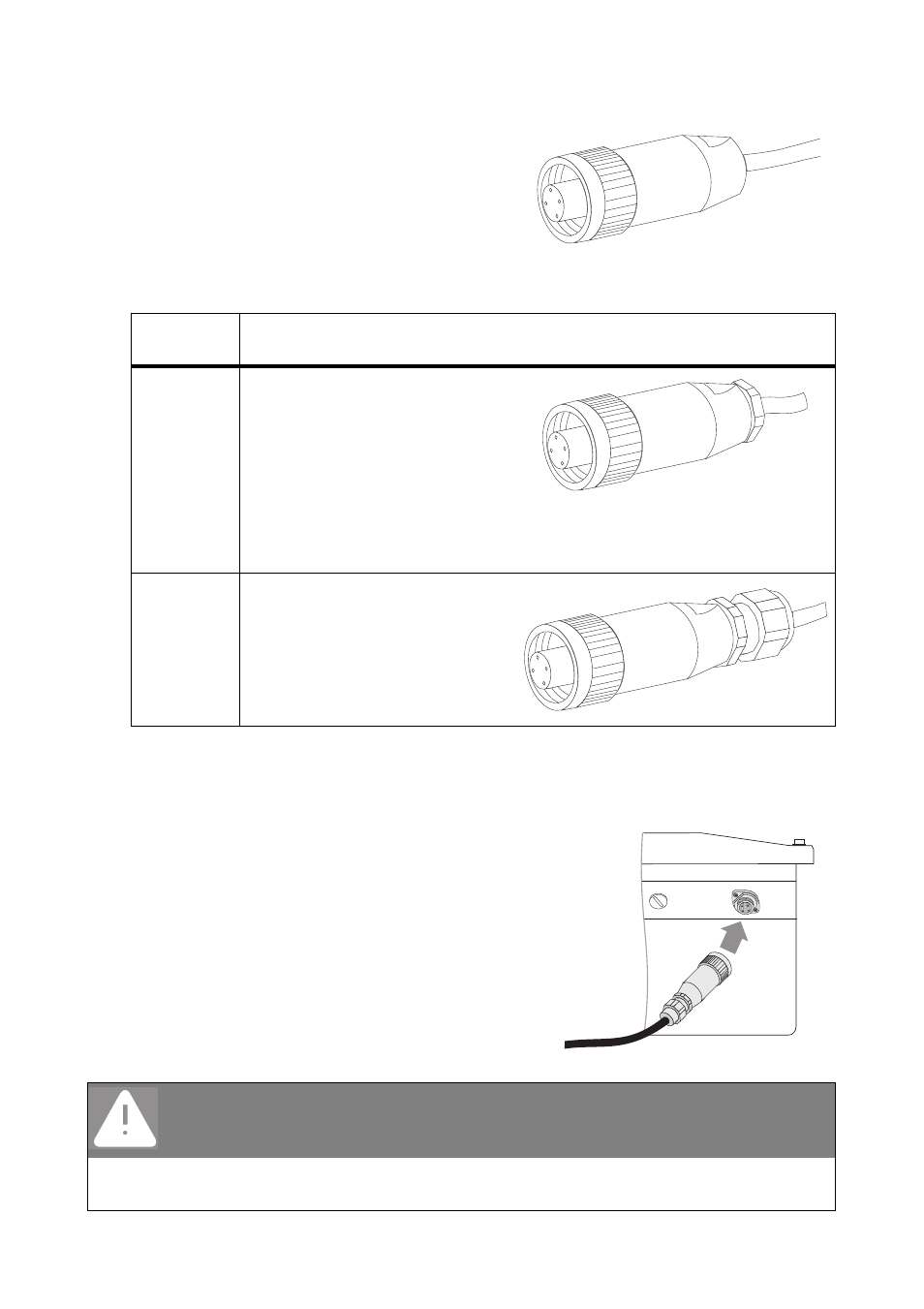

13. Vissez le manchon fileté sur l'embout de douille.
14. Tournez à fond la vis de serrage ou le presse-étoupe sur le manchon fileté.
☑ La prise femelle AC est assemblée.
15. Si la prise femelle AC n'est pas raccordée immédiatement à l'onduleur, obturez le connecteur
AC avec le bouchon de protection fourni au niveau de l'onduleur.
16. Enfichez la prise femelle AC dans le connecteur AC
de l'onduleur. Si nécessaire, retirez préalablement
le bouchon de protection.
17. Vissez et serrez la bague filetée de la prise femelle
AC sur le connecteur AC de l'onduleur. La bague
filetée permet d'étancher et de décharger la
traction de la prise femelle AC.
☑ Le câble AC est raccordé à l'onduleur.
Taille
utilisée Procédure
PG13,5
La garniture de serrage et la bague d’étanchéité, ainsi prises dans le manchon
fileté, ne sont plus visibles.
PG16 • Serrez la collerette de
fixation du presse-étoupe.
DANGER !
Haute tension dans l'onduleur. Danger de mort !
• N'activez le disjoncteur qu'une fois l'onduleur dûment fermé et le générateur
photovoltaïque raccordé.
