7 Raccordement électrique SMA Solar Technology AG
32 MC_BOX_36-BE-fr-20 Instructions d’installation
Procédure :
1. Faites passer les câbles de raccordement dans la Multicluster Box (voir chapitre 7.4, page 24).
Étiquetez les câbles avec la bande adhésive fournie.
2. Desserrez les quatre vis du couvercle de la zone de raccordement pour les onduleurs
Sunny Island.

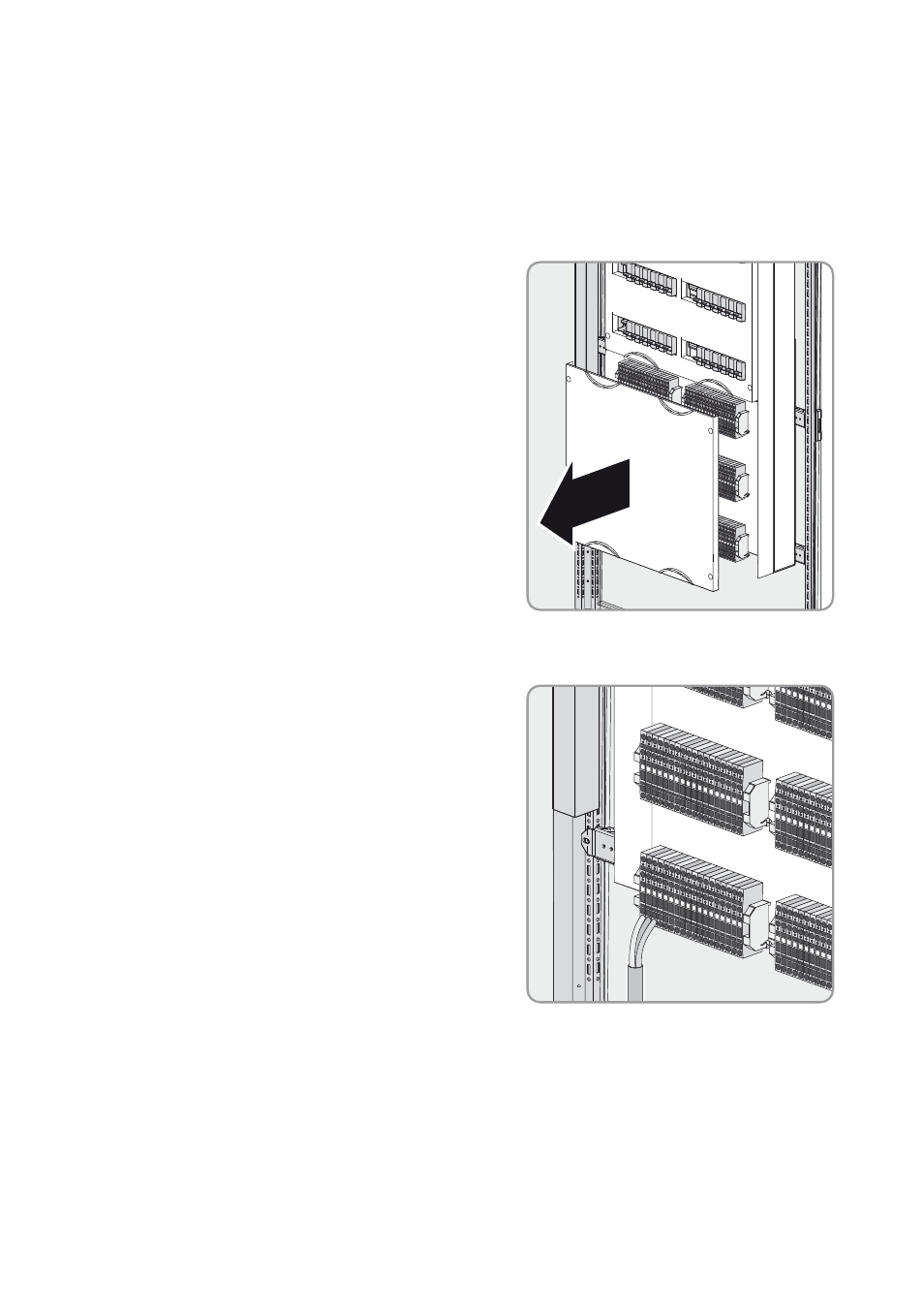

3. Retirez le couvercle de la zone de raccordement
pour les onduleurs Sunny Island.
Conservez dans un lieu sûr le couvercle et les vis.
4. Raccordez les onduleurs Sunny Island du Main Cluster :
• Raccordez l’esclave 2 aux bornes
Main Cluster Slave 2 :
– Raccordez le conducteur de ligne à la
borne 7 :L1.
– Raccordez le conducteur de neutre à la
borne 8 :N.
– Raccordez le conducteur de protection à
la borne 9 :PE.
