7 Raccordement électrique SMA Solar Technology AG
28 MC_BOX_36-BE-fr-20 Instructions d’installation

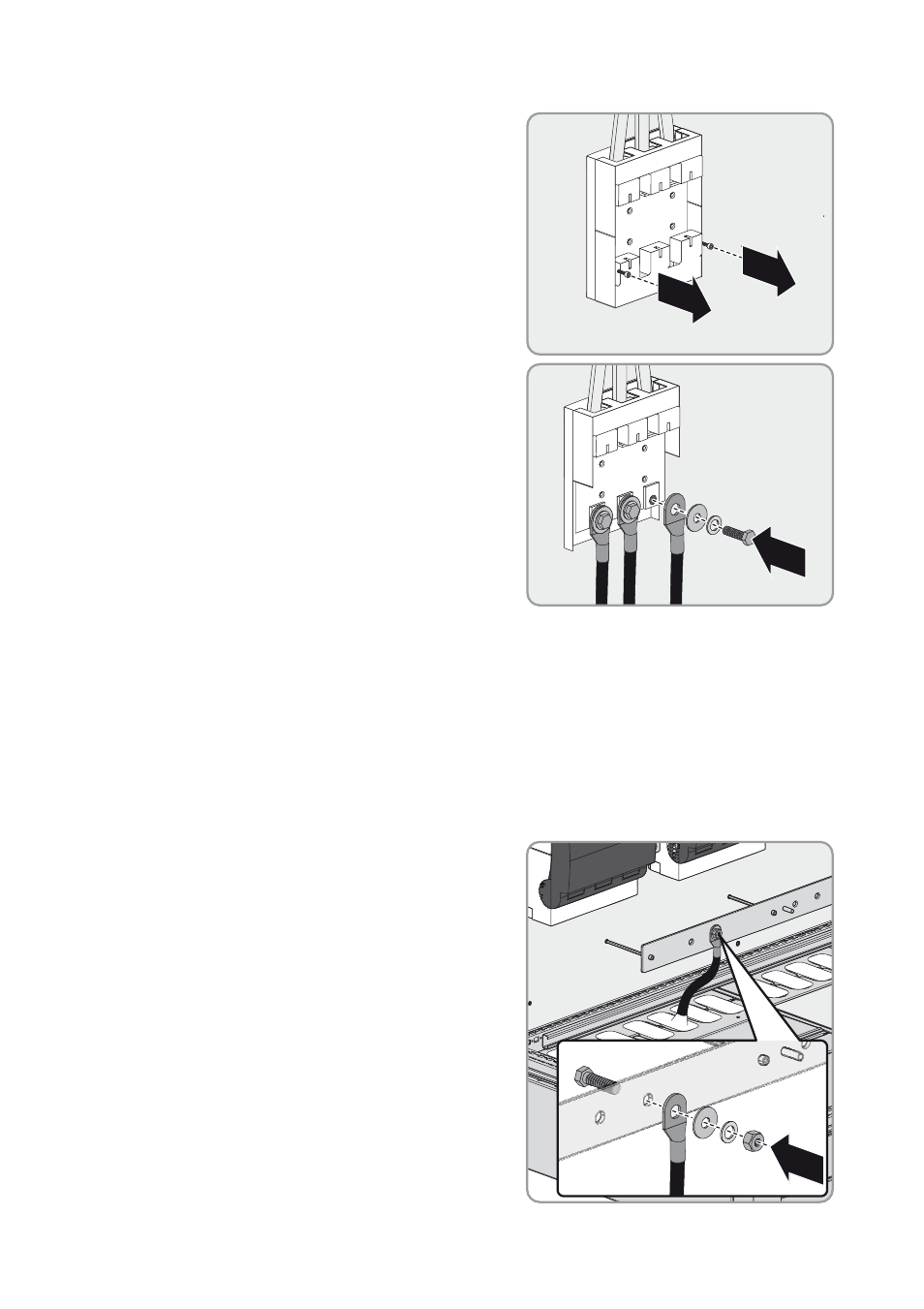

5. Desserrez les vis au niveau du couvercle des
bornes et retirez le couvercle. Utilisez un tournevis
PH 2.
6. Raccordez les conducteurs de ligne au
fusible-interrupteur MC-F2 Loads conformément à
l’étiquetage (surplat : 19, couple de serrage :
25 Nm). Respectez la composition des vis
suivante : tête de vis | rondelle de serrage |
rondelle | raccordement au fusible-interrupteur.
7. Assurez-vous qu’un champ tournant droit est présent au niveau du point de raccordement des
appareils consommateurs.
8. Installez le couvercle des bornes et serrez les vis (tournevis PH 2, couple de serrage : 4 Nm).
9. Placez le porte-fusible dans sa fixation. Ce faisant, enfoncez légèrement le porte-fusible vers le
bas.
10. Insérez les cartouches-fusibles NH3 dans le porte-fusible.
11. Levez la poignée du porte-fusible.
12. Raccordez le conducteur de protection à la barre
de terre (surplat : 19, couple de serrage : 25 Nm).
Respectez la composition des vis suivante : tête de
vis | raccordement du conducteur de neutre |
cosse d’extrémité | rondelle | rondelle de serrage
| écrou.
