7 Raccordement électrique SMA Solar Technology AG
20 MC_BOX_36-BE-fr-20 Instructions d’installation
7 Raccordement électrique
7.1 Aperçu de la zone de raccordement
7.1.1 Bornes de raccordement

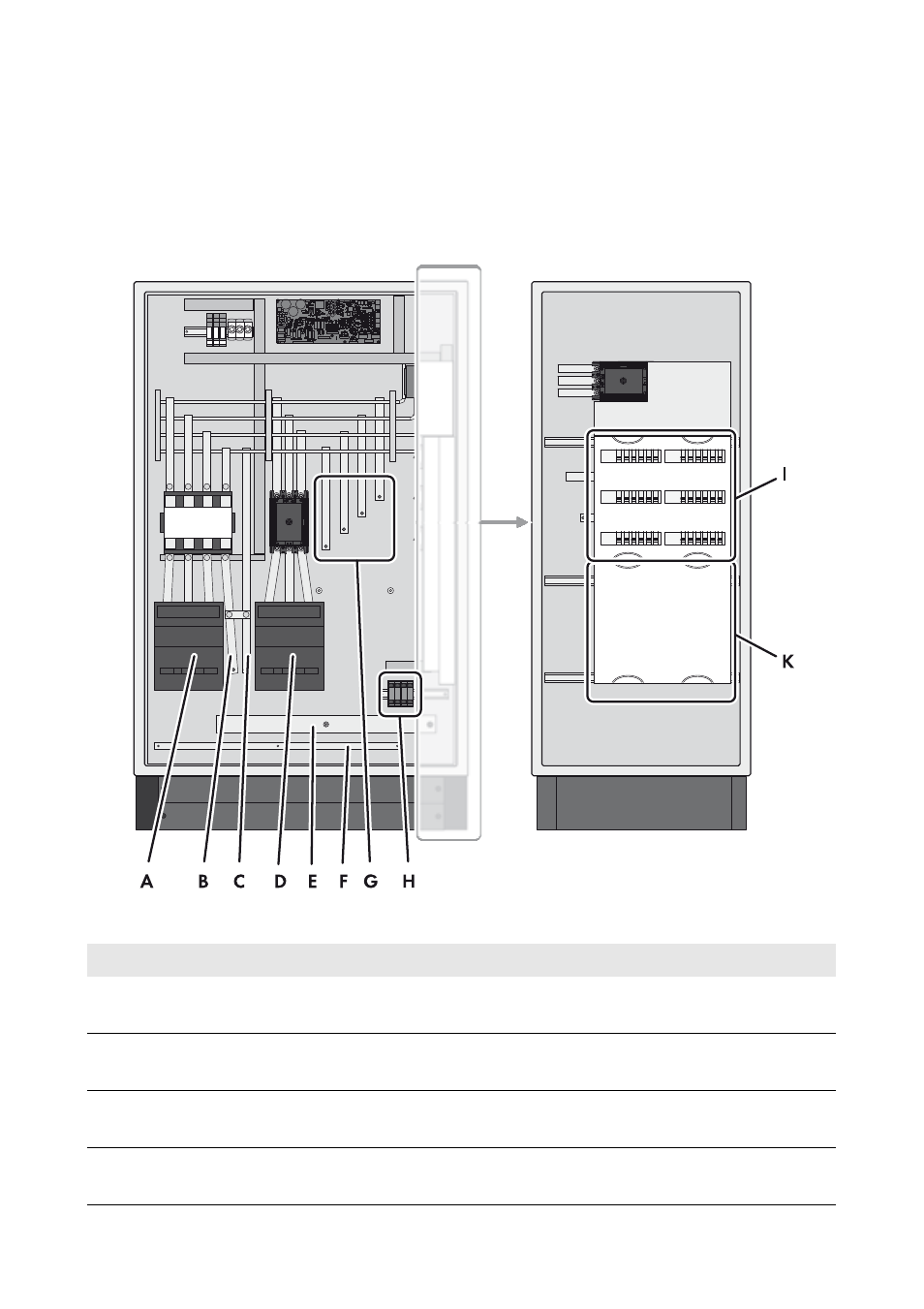

Figure 7 : Position des bornes de raccordement
Objet Description
A Fusible-interrupteur =MC-F1 Generator pour le raccordement des conducteurs de
ligne du générateur
B Barre conductrice =MC-X1 pour le raccordement du conducteur de neutre du
générateur
C Barre conductrice =MC-X2 pour le raccordement du conducteur de neutre des
appareils consommateurs
D Fusible-interrupteur =MC-F2 Loads pour le raccordement des conducteurs de ligne
des appareils consommateurs
