7  Raccordement électrique

SMA Solar Technology AG

30

MC_BOX_36-BE-fr-20

Instructions d’installation

Exigences en matière de câbles :

☐ Matériau des conducteurs : cuivre
☐ Section de conducteur maximale : 300 mm²
☐ Les conducteurs de ligne, les conducteurs de neutre et les conducteurs de protection doivent

avoir une section identique.

Procédure :

1. Faites passer et préparez les câbles de raccordement dans la Multicluster Box

(voir chapitre 7.4, page 24).

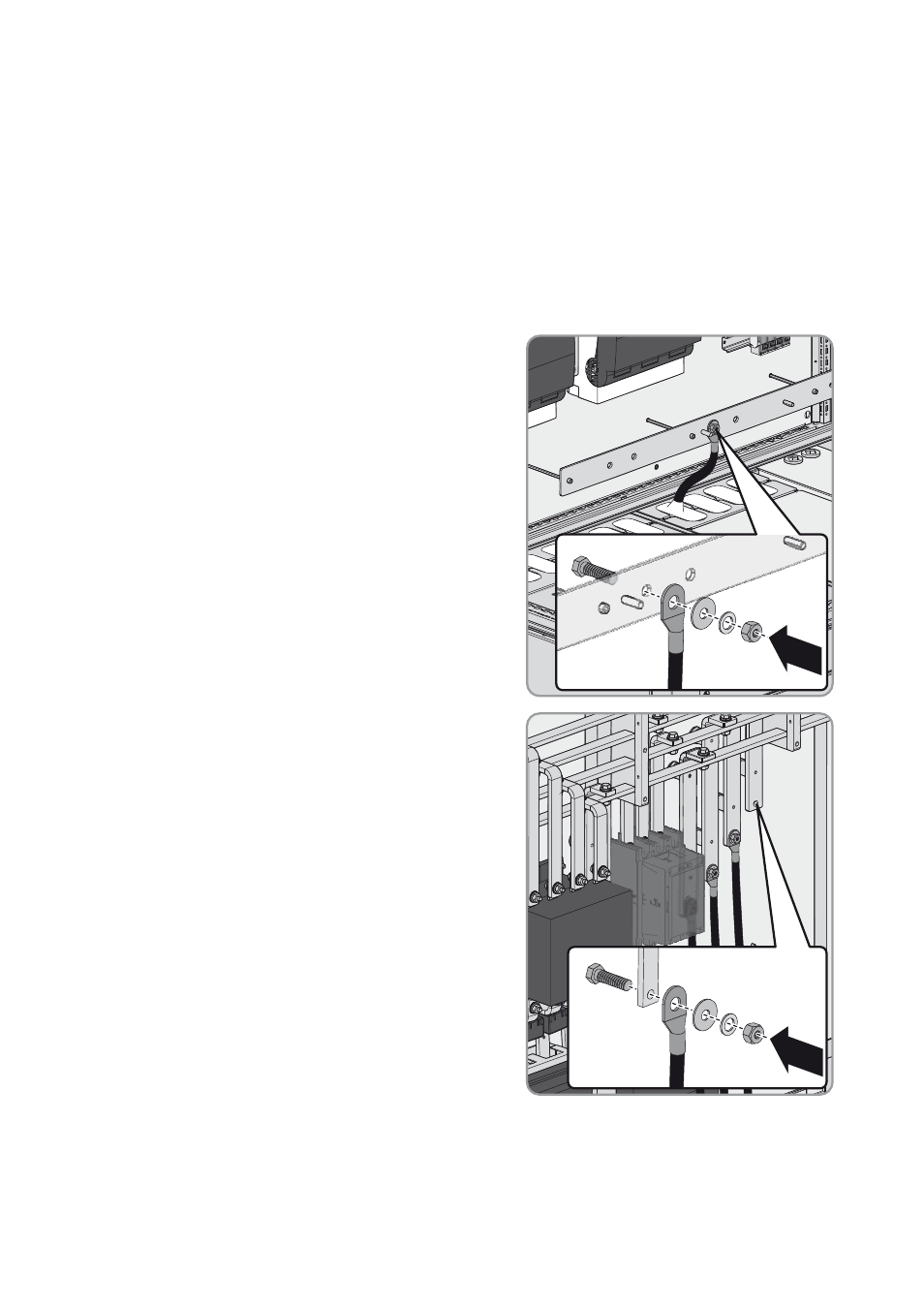

2. Raccordez le conducteur de protection à la barre de

terre (surplat : 19, couple de serrage : 25 Nm).
Respectez la composition des vis suivante : tête de
vis | raccordement du conducteur de neutre | cosse
d’extrémité | rondelle | rondelle de serrage |
écrou.

3. Raccordez le conducteur de neutre et les

conducteurs de ligne aux barres conductrices
MC-X3 PV-System conformément à l’étiquetage
(surplat : 19, couple de serrage : 25 Nm).
Respectez la composition des vis suivante : tête de
vis | barre conductrice | cosse d’extrémité |
rondelle | rondelle de serrage | écrou.

4. Montez le câble de raccordement sur le rail de fixation des câbles prévu à cet effet. Utilisez les

serre-câbles et contre-plaques fournis.
La fixation du câble assure la décharge de traction du câble au niveau du raccordement.
