7 Raccordement électrique
Instructions d’installation
MC_BOX_36-BE-fr-20
25
☐ En cas de chemins de câbles plus longs, un boîtier de fusibles supplémentaire doit être installé
à proximité du générateur.
☐ Les conducteurs de ligne, les conducteurs de neutre et les conducteurs de protection doivent
avoir une section identique.
Procédure :
1. En vous basant sur le type de pose du câble et les conditions d’installation, déterminez la
cartouche-fusible nécessaire pour le fusible-interrupteur. Tenez compte de la puissance de
fusible autorisée, entre 100 A et 500 A.
2. Retirez le cache de protection contre les contacts involontaires (voir chapitre 7.3, page 23).
3. Faites passer et préparez les câbles de raccordement du générateur dans la Multicluster Box

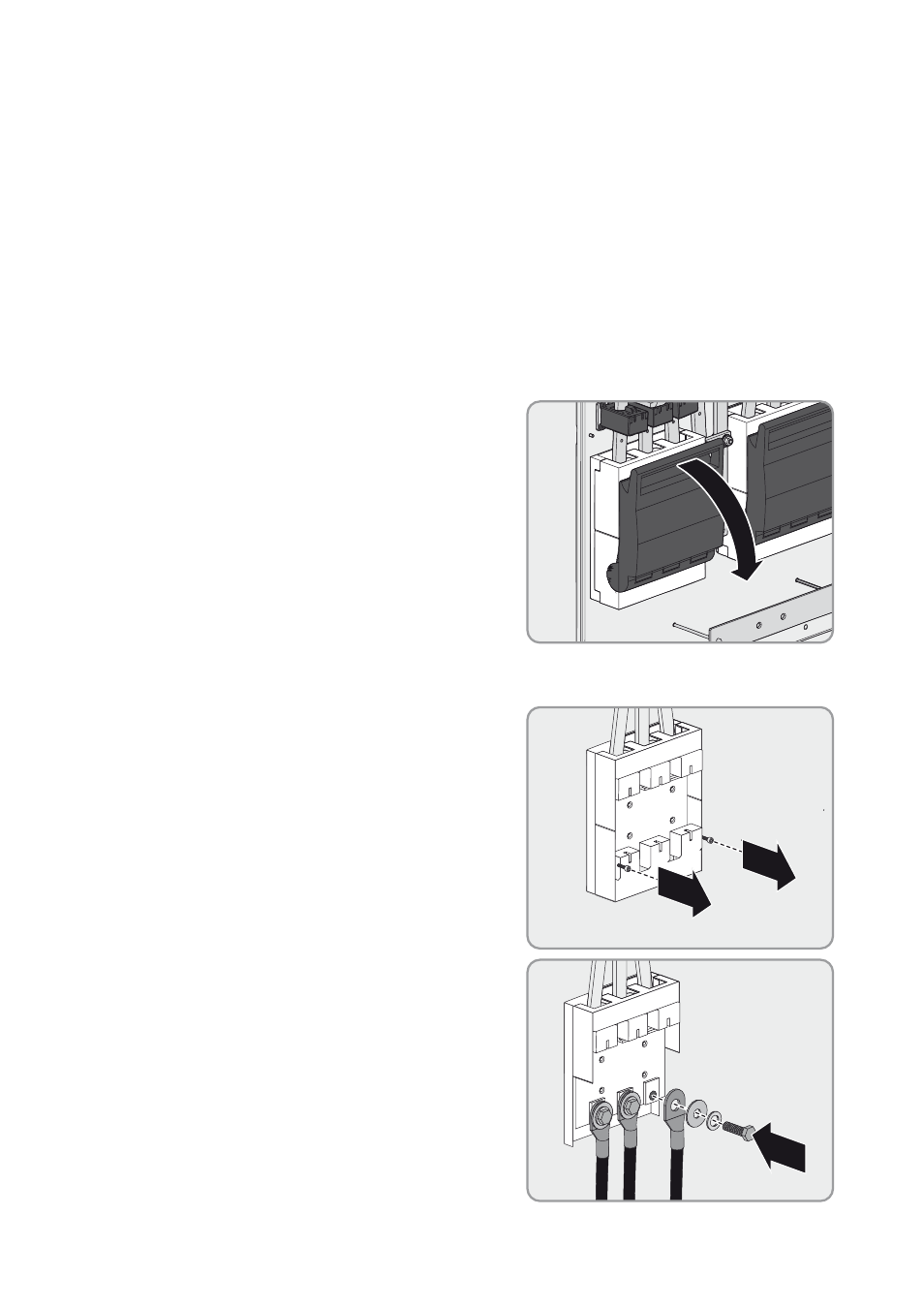

4. Baissez la poignée du porte-fusible.
5. Soulevez et retirez le porte-fusible avec les deux mains au niveau de la fixation.
6. Desserrez les vis au niveau du couvercle des
bornes et retirez le couvercle. Utilisez un tournevis
PH 2.
7. Raccordez les conducteurs de ligne L1, L2 et L3 au
fusible-interrupteur MC-F1 Generator
conformément à l’étiquetage (surplat : 19, couple
de serrage : 25 Nm). Respectez la composition
des vis suivante : tête de vis | rondelle de serrage
| rondelle | cosse d’extrémité | raccordement au
fusible-interrupteur.
