6 Mise hors service SMA Solar Technology AG
18 485i-Module-IA-fr-18 Instructions d’installation
6 Mise hors service
6.1 Démontage du module de données 485
Danger de mort par choc électrique en ouvrant l’onduleur
Danger de mort ou de blessures graves

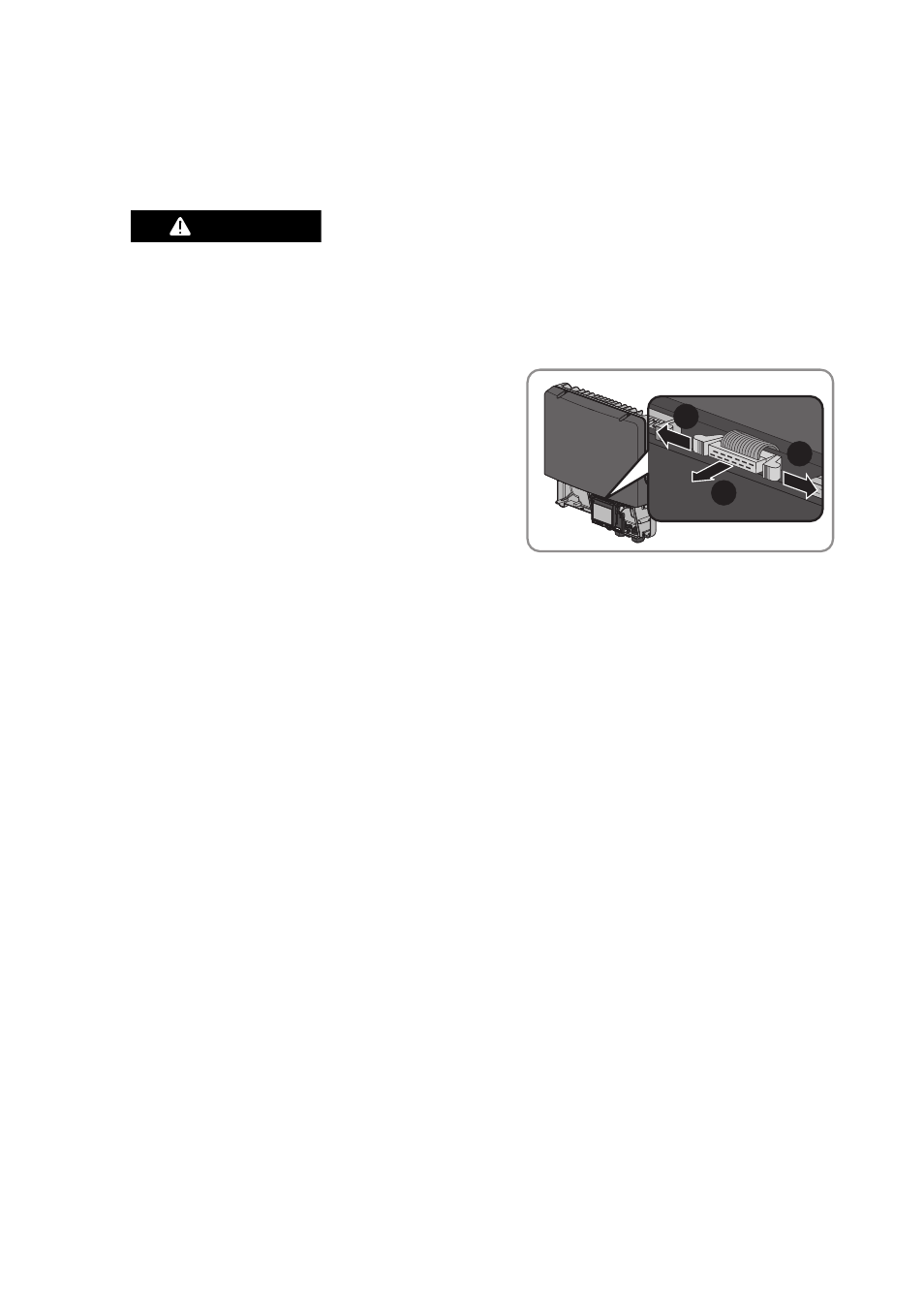

2. Poussez les crochets de verrouillage gauche et
droite vers l’extérieur et retirez la fiche du câble
plat de la borne à fiche centrale de l’onduleur.
3. Desserrez la vis de l’écran jusqu’à ce que vous puissiez relever l’écran.
4. Relevez l’écran vers le haut jusqu’à ce qu’il s’enclenche.
5. Desserrez l’écrou-raccord du presse-étoupe.
6. Ouvrez les bornes à ressort de la fiche du module de données 485.
7. Retirez les câbles du module de données 485.
8. Desserrez le contre-écrou du presse-étoupe.
9. Retirez le presse-étoupe et les câbles de l’onduleur.
10. Desserrez la vis du module de données 485 et retirez ce dernier.
11. Fermez les bornes à ressort des fiches sur le module de données 485.
12. Abaissez l’écran et serrez à la main la vis de l’écran.
13. Obturez l’ouverture du boîtier de l’onduleur avec le plot de remplissage pour ouverture du
boîtier.
14. Refermez l’onduleur (voir instructions d’installation de l’onduleur).
1.
%"/(&3
• Mettez l’onduleur hors tension côtés AC et DC et ouvrez celui-ci (voir instructions
d’installation de l’onduleur).
2
1
1
