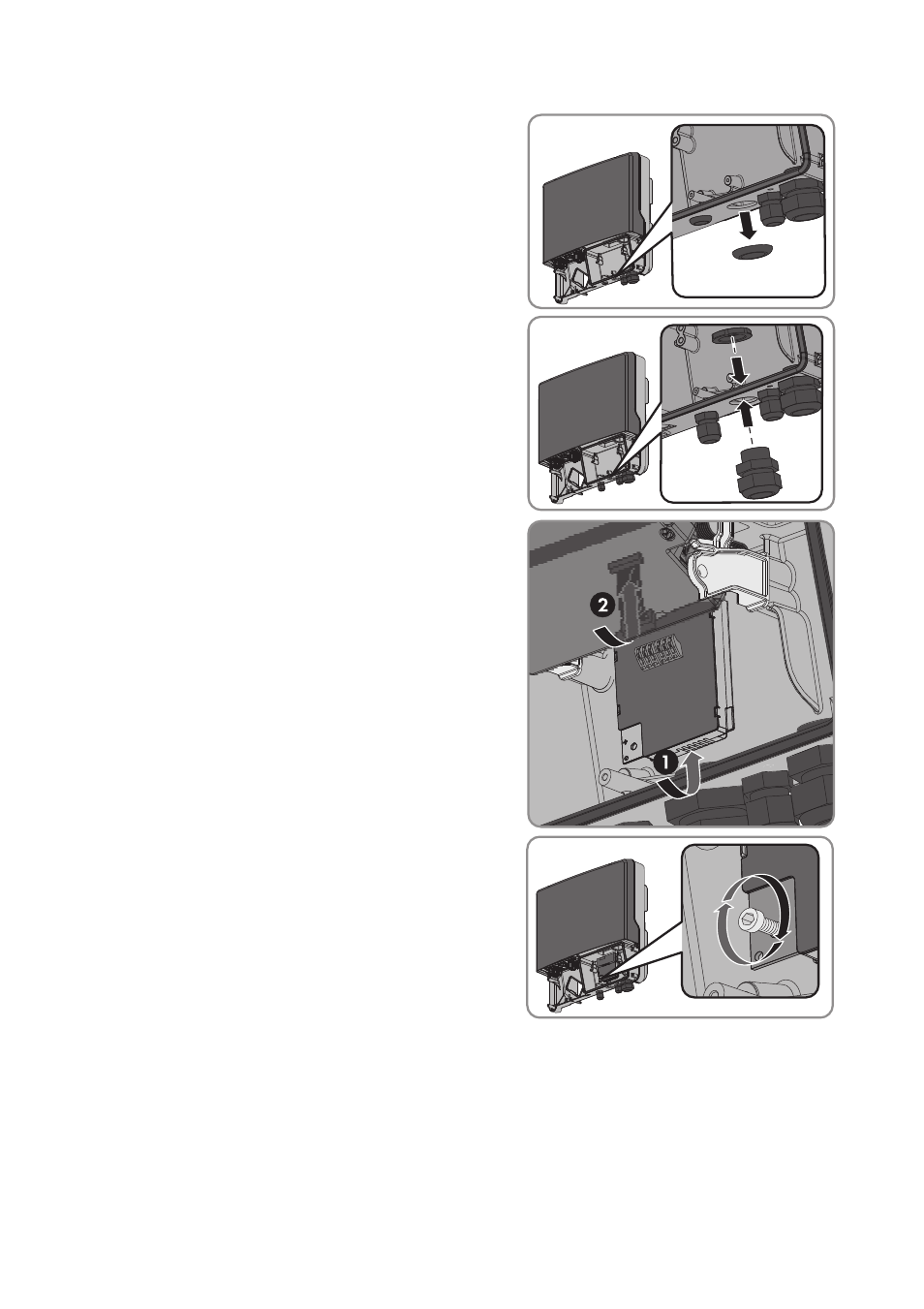

4. Au niveau de la deuxième ouverture en partant de
la gauche sur le boîtier de l’onduleur, sortez le plot
de remplissage prémonté.
5. Posez le presse-étoupe avec le contre-écrou sur
l’ouverture du boîtier.
6. Insérez le module de données 485 et faites glisser
le câble plat vers le haut derrière l’écran. Insérez
l’ergot de guidage du côté supérieur du module de
données 485 dans la rainure de guidage située sur
le support en plastique dans l’onduleur.
7. Vissez à la main le module de données 485 avec
la vis à six pans creux (surplat de 3, couple de
serrage : 1,5 Nm).
