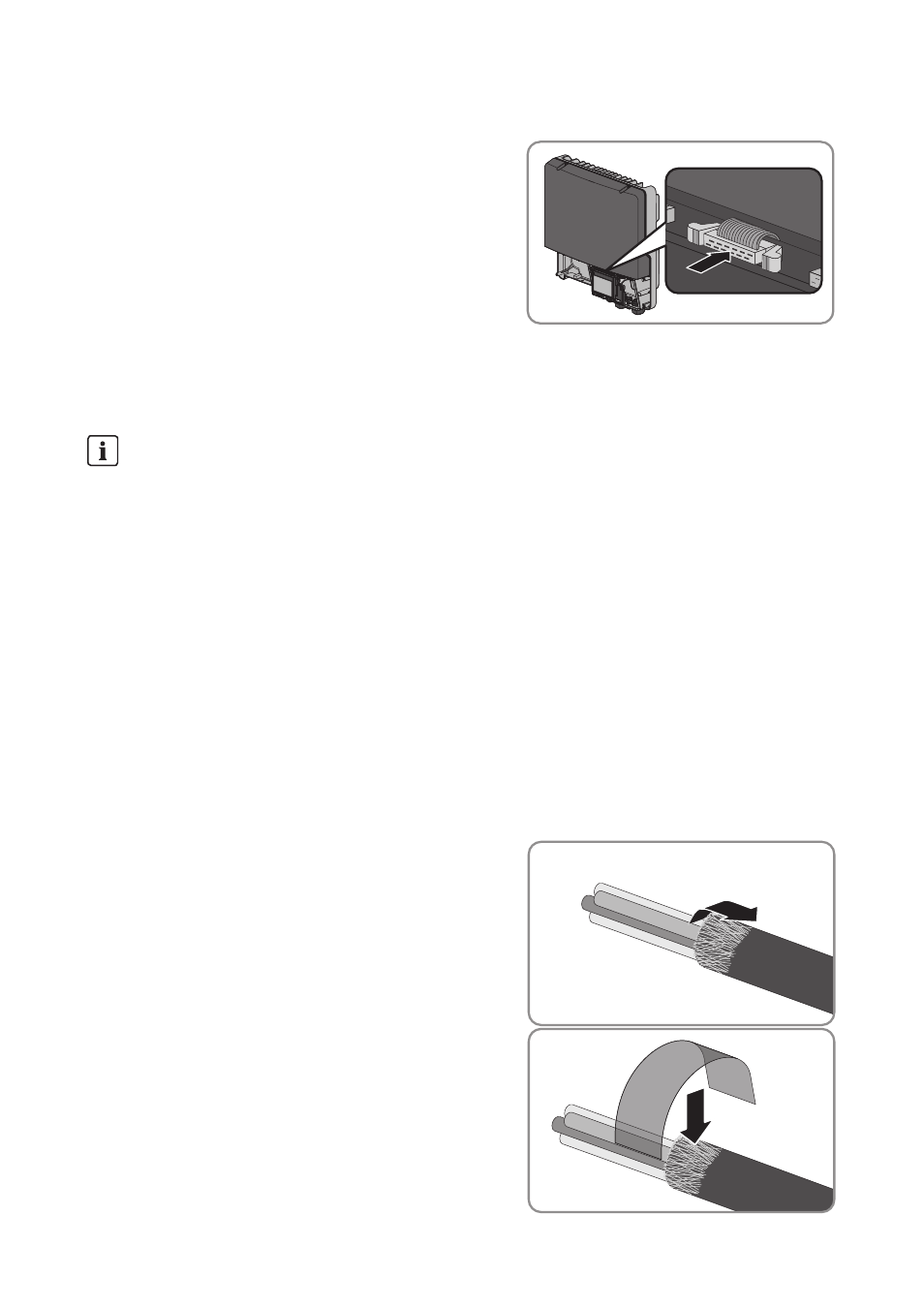

8. Rabattez l’écran.
9. Branchez la fiche du câble plat sur la borne à fiche
centrale.
5.3 Raccordement du module de données 485
Respectez la recommandation relative au câble afin d’obtenir une qualité du signal satisfaisante
(voir description technique « Principe du câblage RS485 »).
Les câbles d’alimentation AC des appareils en fonctionnement produisent un champ
électromagnétique qui peut entraîner des interférences sur la communication de l’installation.
Procédure :
Effectuez les manipulations suivantes dans l’ordre donné pour raccorder le module de données 485.
Les sections suivantes présentent le déroulement exact des étapes.
• Préparation du câble
• Raccordement du câble au module de données 485
Préparation du câble
1. Retirez 40 mm de la gaine sur l’extrémité du câble qui doit être raccordé au module de
données 485.
2. Raccourcissez le blindage du câble jusqu’à 15 mm.
3. Retournez le blindage du câble excédentaire sur la
gaine de ce dernier.
4. Collez la feuille adhésive conductrice autour du
blindage du câble.
Interférences du câble d’alimentation AC sur la transmission de données
• Posez les câbles pour la communication RS485 équipés d’un élément de fixation
approprié et à une distance minimale de 50 mm des câbles d’alimentation AC.
