5 Raccordement
5.1 Aperçu de l’appareil
A
Écran relevé avec vis
B
Chemin des câbles vers les fiches du module de données 485
C
Ouverture du boîtier de l’onduleur pour presse-étoupe
D
Emplacement de montage du module de données 485 dans l’onduleur

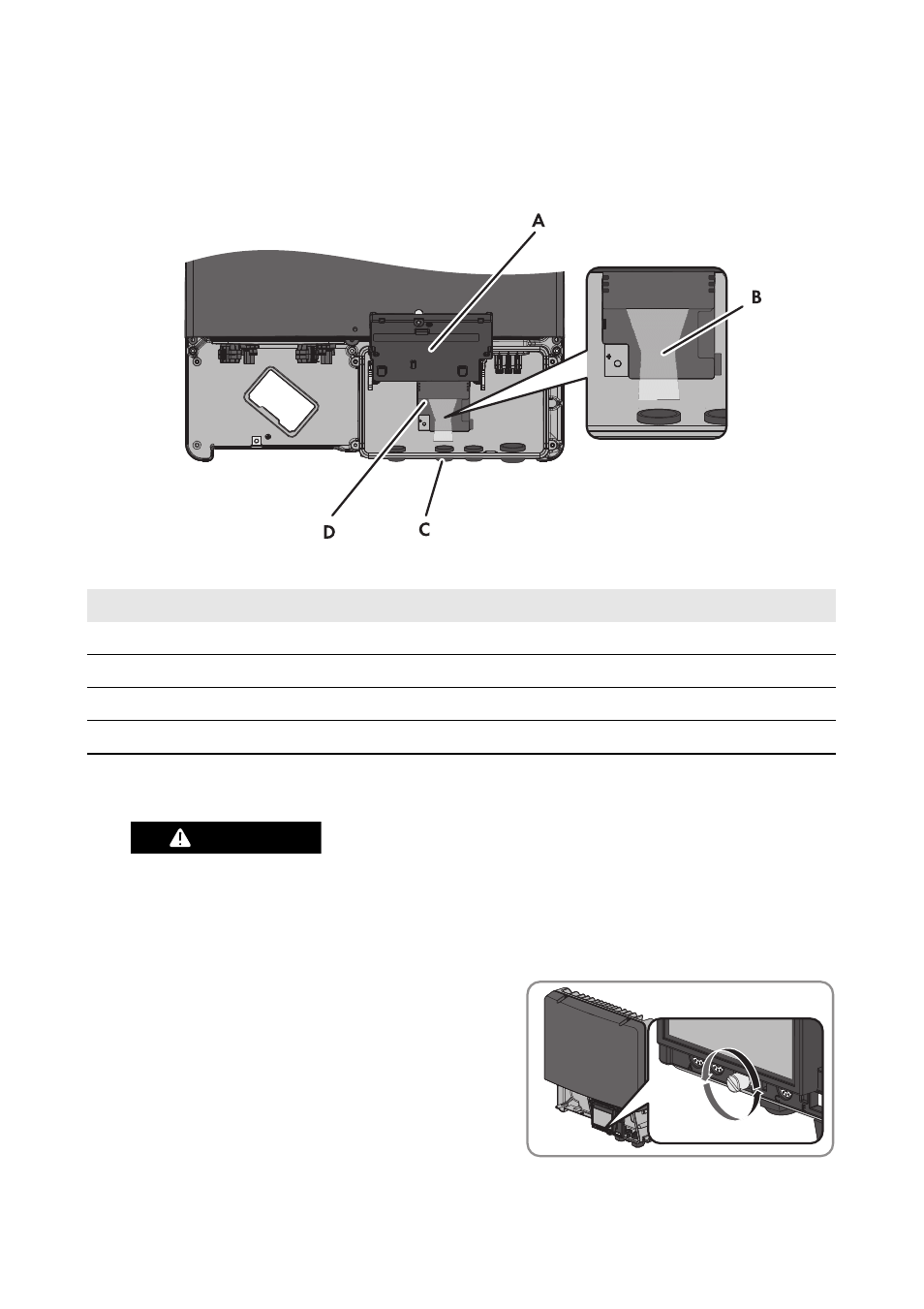

Figure 6 : Aperçu de la zone de raccordement
5.2 Montage du module de données 485 dans l’onduleur
Danger de mort par choc électrique en ouvrant l’onduleur
Danger de mort ou de blessures graves
2. Desserrez la vis de l’écran jusqu’à ce que vous
puissiez relever l’écran.
3. Relevez l’écran vers le haut jusqu’à ce qu’il s’enclenche.
Position
Description
1.
%"/(&3
• Mettez l’onduleur hors tension côtés AC et DC et ouvrez celui-ci (voir instructions
d’installation de l’onduleur).
