5 Raccordement
Instructions d’installation
485i-Module-IA-fr-18
15
5. Dénudez trois fils sur 6 mm. Deux fils doivent constituer une paire torsadée pour la
communication.
6. Raccourcissez tous les fils restants jusqu’à la gaine du câble.
Raccordement du câble au module de données 485
1. Relevez l’écran vers le haut jusqu’à ce qu’il s’enclenche.

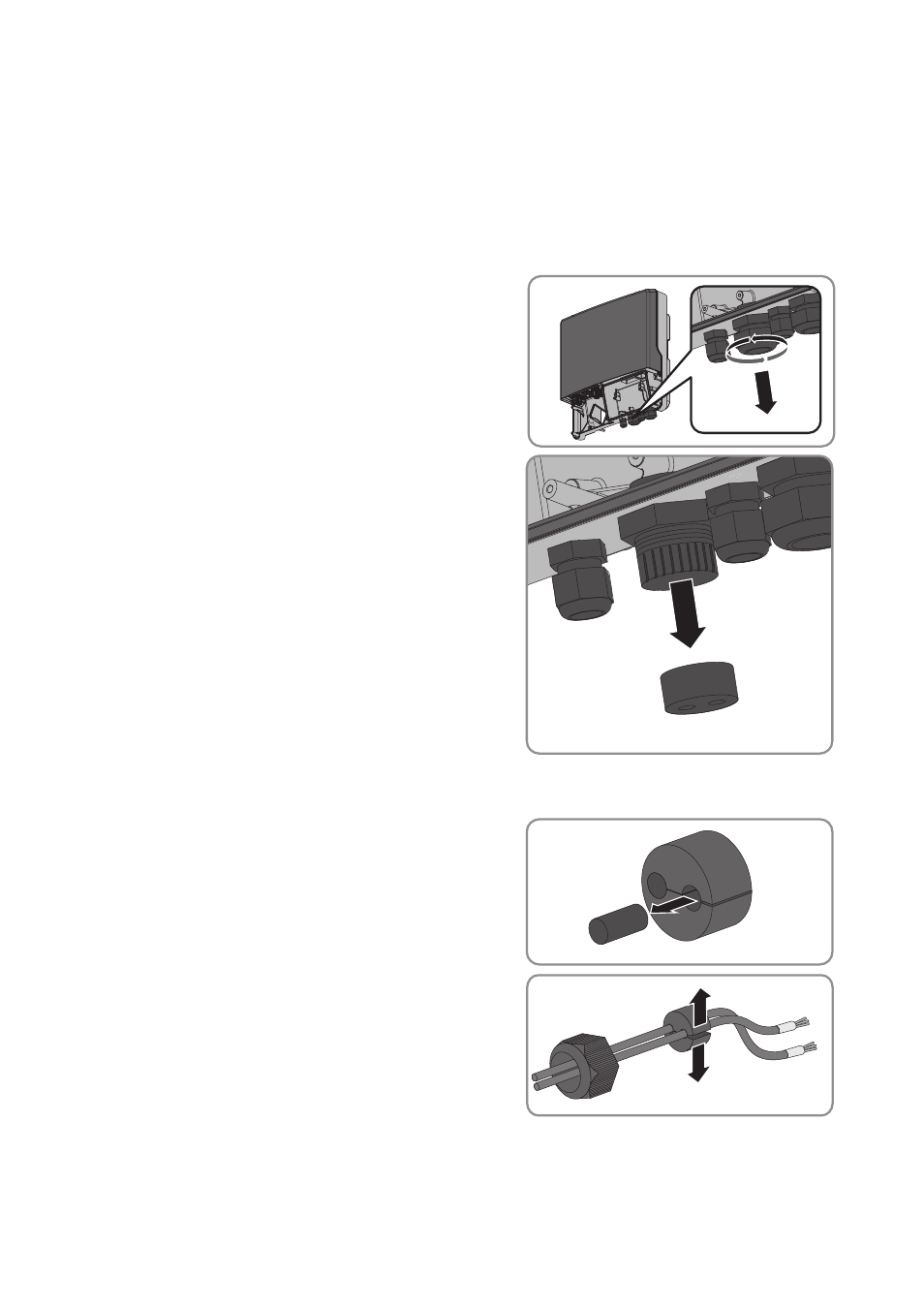

2. Dévissez l’écrou-raccord du presse-étoupe sur
l’onduleur.
3. Sortez le joint du presse-étoupe de l’intérieur.
4. Faites passer le câble par l’écrou-raccord dévissé
et le presse-étoupe de l’extérieur dans l’onduleur.
5. Pour chaque câble, retirez un des plots de
remplissage du joint.
6. Enfichez le câble dans le joint.
7. Enfoncez le joint dans le presse-étoupe.
Assurez-vous que les passages de câbles non utilisés sont obturés à l’aide de plots de
remplissage.
