5 Systèmes d’alimentation de secours sans déconnexion de tous les pôles SMA Solar Technology AG
36 Ersatzstrom-IS-fr-30 Installation - Notice résumée
5.2.3 Raccordement du maître

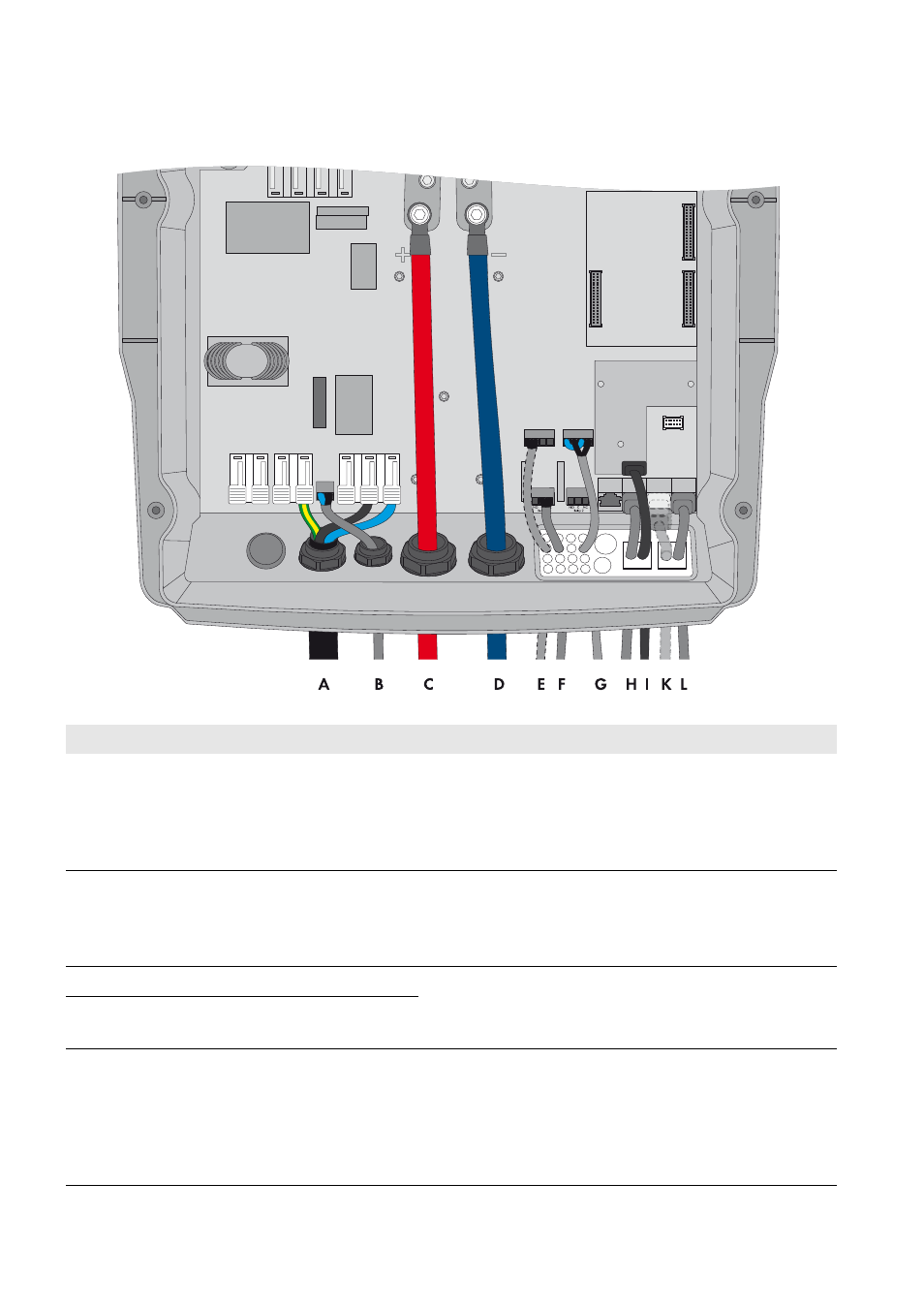

Figure 15 : Raccordement du maître
Position Désignation Description/remarque
A Câble de puissance AC Sunny Island : raccordement AC2 Gen/Grid,
bornes L, N
TT
et PE
Commutateur automatique de transfert : raccordement X3,
bornes L1, N et PE
Section de conducteur : 10 mm² à 16 mm²
B Câble de mesure de la tension Sunny Island : raccordement ExtVtg, bornes L et N
Commutateur automatique de transfert :
raccordement X4, bornes L1 et N
Section de conducteur : 1,5 mm² à 2,5 mm²
C Câble DC+ Raccordement de la batterie
Section de conducteur : 50 mm² à 95 mm²
Diamètre de câble : 14 mm à 25 mm
D Câble DC −
E Câble de mesure du capteur de
température de la batterie
Sunny Island : raccordement BatTmp
Vous devez raccorder un capteur de température de la batterie
uniquement en cas d’utilisation de batteries au plomb. Le
capteur de température de la batterie doit être monté au milieu
du parc de batteries, dans le tiers supérieur de l’élément de
batterie.
