3.3 Structure et fonctions du système d’alimentation de secours

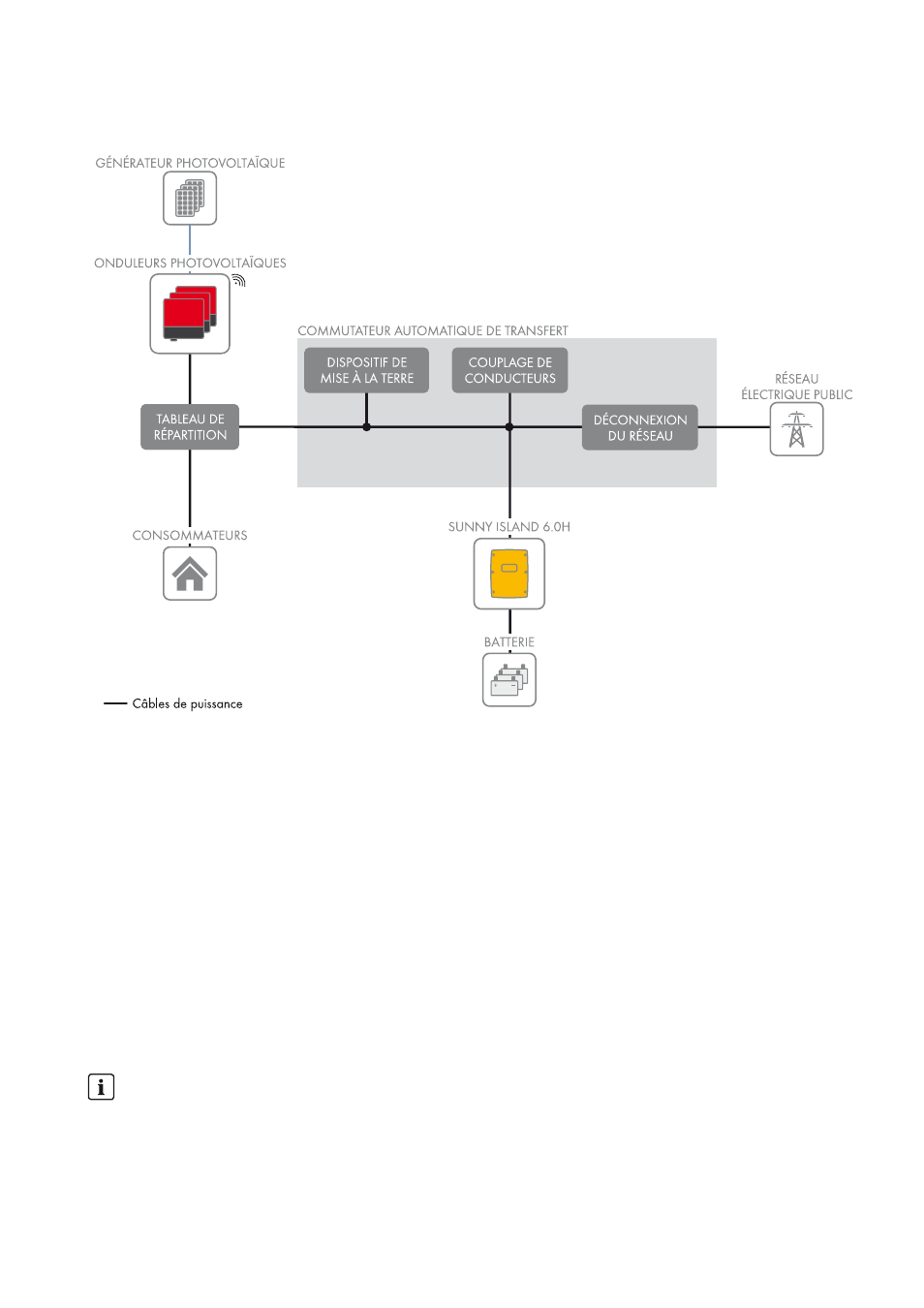

Figure 1 : Schéma fonctionnel d’un système d’alimentation de secours monophasé
En cas de panne du réseau, un système d’alimentation de secours avec Sunny Island alimente les appareils
consommateurs en énergie et l’installation photovoltaïque couplée au réseau en tension. En cas de panne du réseau,
un commutateur automatique de transfert déconnecte le réseau d’alimentation de secours du réseau électrique public.
Les appareils consommateurs et l’installation photovoltaïque ne sont pas alimentés pendant environ cinq secondes après
la déconnexion, jusqu’à ce que le système d’alimentation de secours puisse de nouveau fournir de la puissance active et
réactive. Le système d’alimentation de secours alimente les appareils consommateurs et l’installation photovoltaïque peut
se synchroniser sur le réseau d’alimentation de secours et injecter dans le réseau.
Dès que le réseau électrique public est de nouveau disponible, le système d’alimentation de secours synchronise le
réseau d’alimentation de secours sur le réseau électrique public. Une fois la synchronisation terminée, le commutateur
automatique de transfert commute le réseau d’alimentation de secours sur le réseau électrique public. Si le commutateur
automatique de transfert est relié au réseau électrique public, le système d’alimentation de secours utilise la batterie pour
l’optimisation de l’autoconsommation.
Vous pouvez monter et câbler vous-même le commutateur automatique de transfert ou l’acheter entièrement câblé chez
un autre fournisseur (voir le guide de planification « SMA Flexible Storage System avec fonction de courant de secours »
sur le site www.SMA-Solar.com).
Raccordement des appareils consommateurs et de l’installation photovoltaïque
Le commutateur automatique de transfert n’est pas un tableau de répartition pour les appareils consommateurs ou
l’installation photovoltaïque. Vous devez installer les organes de protection nécessaires pour les appareils
consommateurs et l’installation photovoltaïque.
