5 Systèmes d’alimentation de secours sans déconnexion de tous les pôles SMA Solar Technology AG
32 Ersatzstrom-IS-fr-30 Installation - Notice résumée
5.1.3 Raccordement de l’onduleur Sunny Island

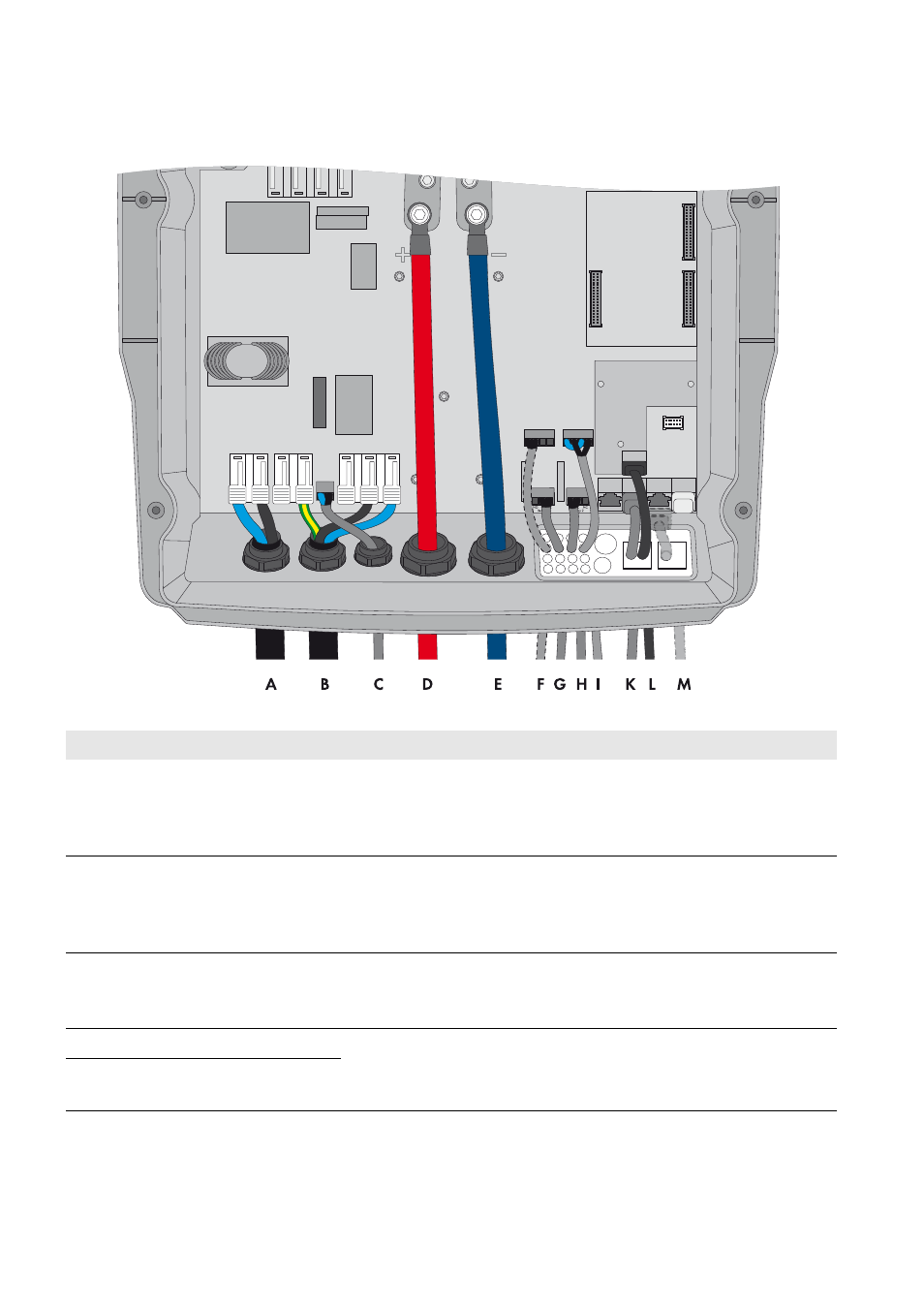

Figure 12 : Raccordement de l’onduleur Sunny Island
Position Désignation Description/remarque
A Câble pour la tension de
commande
Sunny Island : raccordement AC1 Loads/SunnyBoys, bornes L et N
Commutateur automatique de transfert : raccordement X5, bornes L et N
Ce câble est nécessaire uniquement pour le couplage de conducteurs de
ligne. Section de conducteur : 2,5 mm² à 16 mm²
B Câble de puissance AC Sunny Island : raccordement AC2 Gen/Grid, bornes L, N
TT
et PE
Commutateur automatique de transfert :
raccordement X3, bornes L1, N et PE
Section de conducteur : 10 mm² à 16 mm²
C Câble de mesure de la
tension
Sunny Island : raccordement ExtVtg, bornes L et N
Commutateur automatique de transfert : raccordement X4, bornes L1 et N
Section de conducteur : 1,5 mm² à 2,5 mm²
D Câble DC+ Raccordement de la batterie
Section de conducteur : 50 mm² à 95 mm²
Diamètre de câble : 14 mm à 25 mm
E Câble DC −
