4 Systèmes d’alimentation de secours avec déconnexion de tous les pôles SMA Solar Technology AG
28 Ersatzstrom-IS-fr-30 Installation - Notice résumée
4.2.4 Raccordement des esclaves

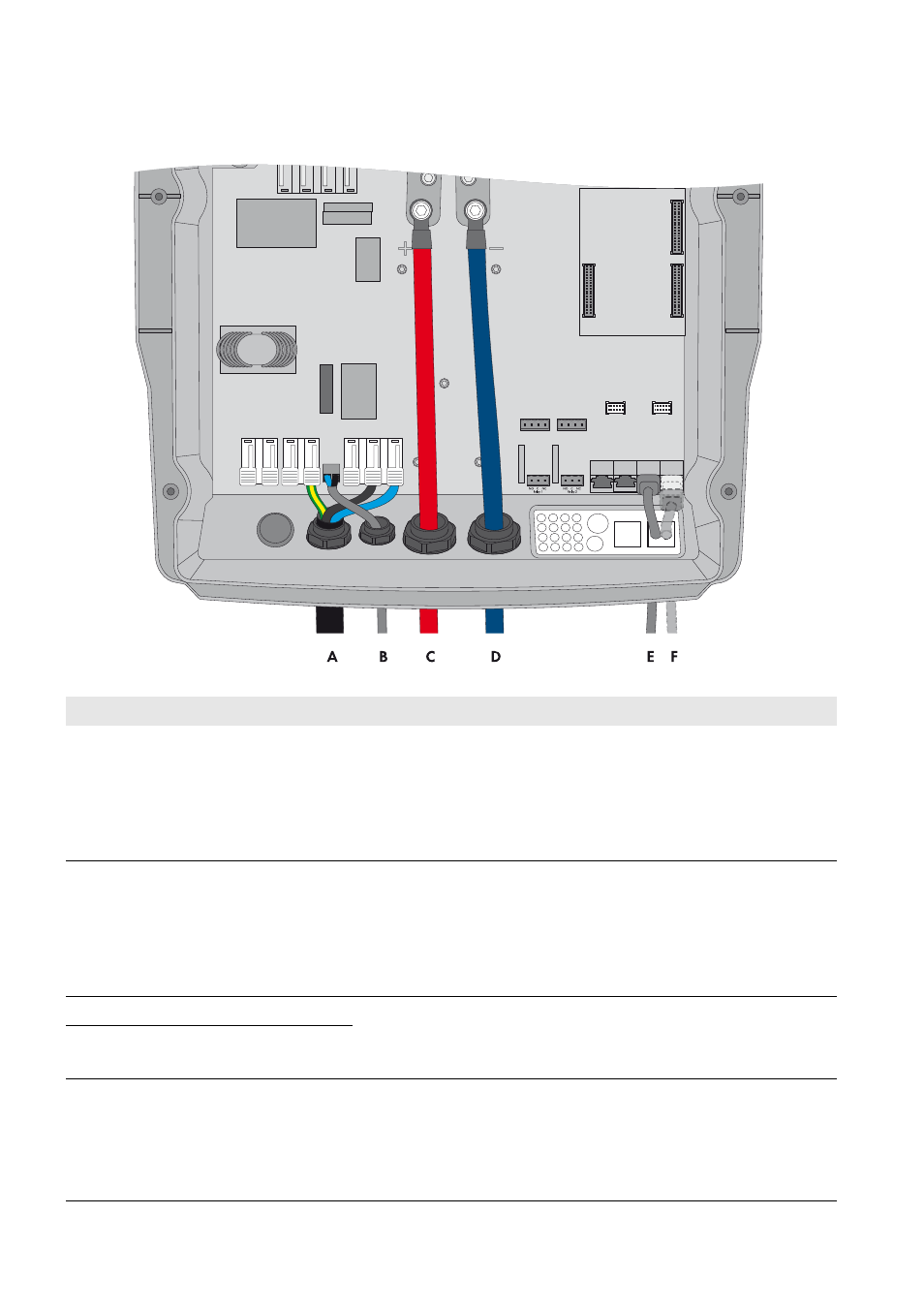

Figure 9 : Raccordement des esclaves
Position Désignation Description/remarque
A Câble de puissance AC Sunny Island : raccordement AC2 Gen/Grid, bornes L, N
TT
et PE
Commutateur automatique de transfert :
Raccordez l’esclave 1 à X3, bornes L2, N et PE.
Raccordez l’esclave 2 à X3, bornes L3, N et PE.
Section de conducteur : 10 mm² à 16 mm²
B Câble de mesure de la
tension
Sunny Island : raccordement ExtVtg, bornes L et N
Commutateur automatique de transfert :
Raccordez l’esclave 1 à X4, bornes L2 et N.
Raccordez l’esclave 2 à X4, bornes L3 et N.
Section de conducteur : 1,5 mm² à 2,5 mm²
C Câble DC+ Raccordement de la batterie
Section de conducteur : 50 mm² à 95 mm²
Diamètre de câble : 14 mm à 25 mm
D Câble DC −
E Câble de communication
pour la communication
interne du cluster
Sunny Island : raccordement ComSync In
Pour l’esclave 1 : raccordement du bus de communication interne depuis
le maître
Pour l’esclave 2 : raccordement du bus de communication interne depuis
l’esclave 1
