SMA America, LLC Raccordement électrique
Instructions d’installation SB50US-80US-IA-fr-37 57

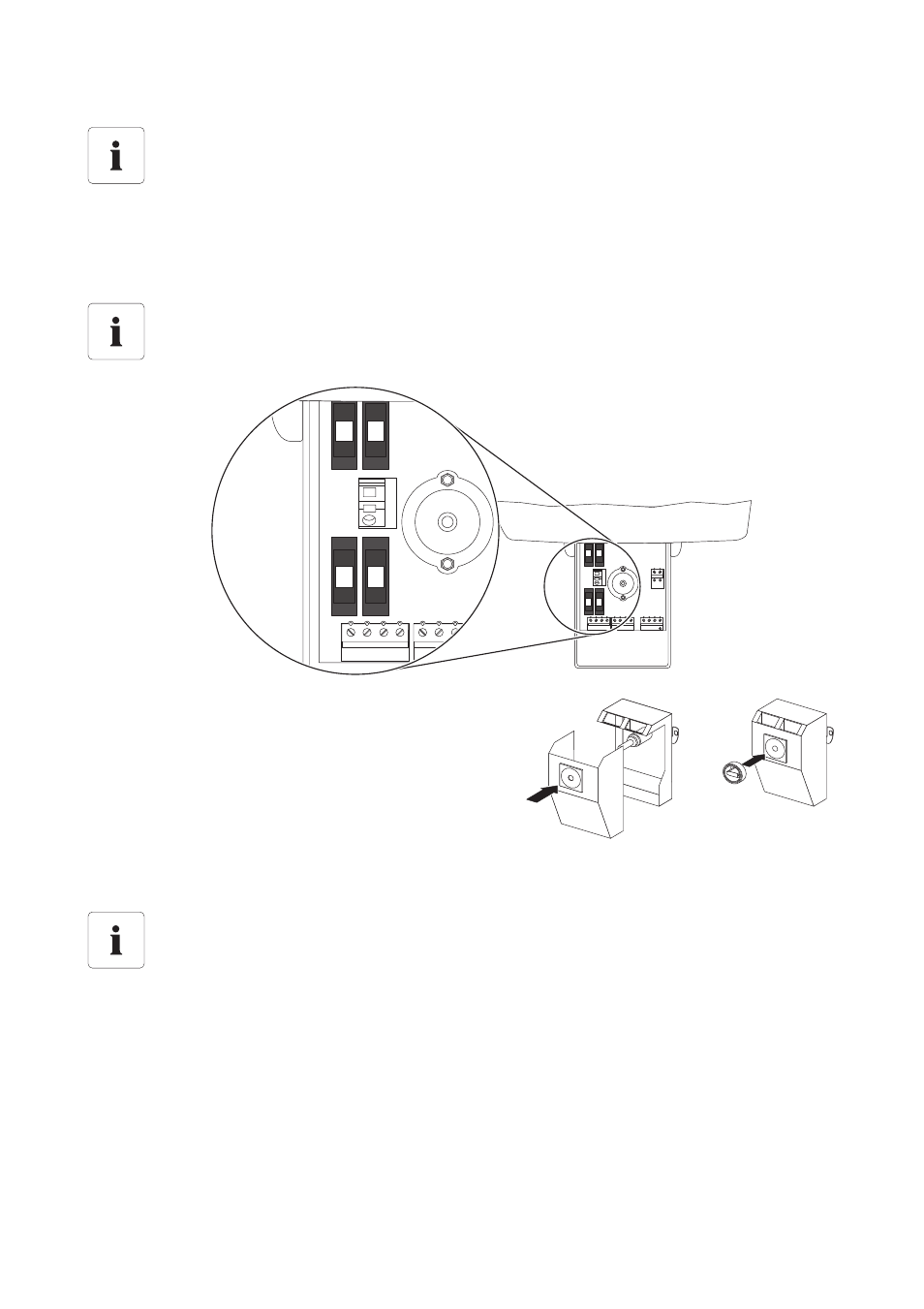

6.9 Fermeture du DC Disconnect
.
1. Placez le couvercle sur le DC Disconnect et
enfoncez l'interrupteur rotatif. Placez l'interrupteur
rotatif en position « 0 ».
2. Serrez à fond la vis sur le côté droit de l'interrupteur
rotatif. Utilisez un tournevis cruciforme (vis utilisée :
n° UNC 5x
3
/
4
in., cruciforme, tête plate).
3. Insérez la vis et la rondelle autobloquante dans la
face inférieure du DC Disconnect. Serrez la vis à un couple de 44 in-lb. (5 Nm).
Tous les éléments de fixation sont nécessaires pour la mise à la terre et
l'étanchéité aux intempéries du Sunny Boy.
• Pour fixer le couvercle de boîtier, utilisez les 6 vis et rondelles autobloquantes
existantes.
Tous les fusibles de string doivent être montés fermement.
L'endentement de la rondelle autobloquante doit être orienté vers le couvercle pour
garantir une mise à la terre conforme du DC‑Disconnect.
1 3
2 4
GROUNDING ELECTRODE CONDUCTOR
COMBINED
1 2 3 4 UNGROUNDED GROUNDED L1 L2 N
1 3
2 4
COMBINED
1 2 3 4
UNGROUNDED GROUNDED
