Mise à la terre positive – SMA SB 5000-US Manuel d'utilisation
Page 52
Raccordement électrique
SMA America, LLC
52
SB50US-80US-IA-fr-37
Instructions d’installation
Mise à la terre positive
3. Serrez tous les câbles dans les blocs de raccordement du DC Disconnect à un couple de
15 in-lb. (1.7 Nm).
Pour contrôler si votre onduleur est raccordé à la terre comme cela est prévu, veuillez tenir
compte du chapitre 6.6.2 « Mise à la terre de l'entrée DC » (page 48).

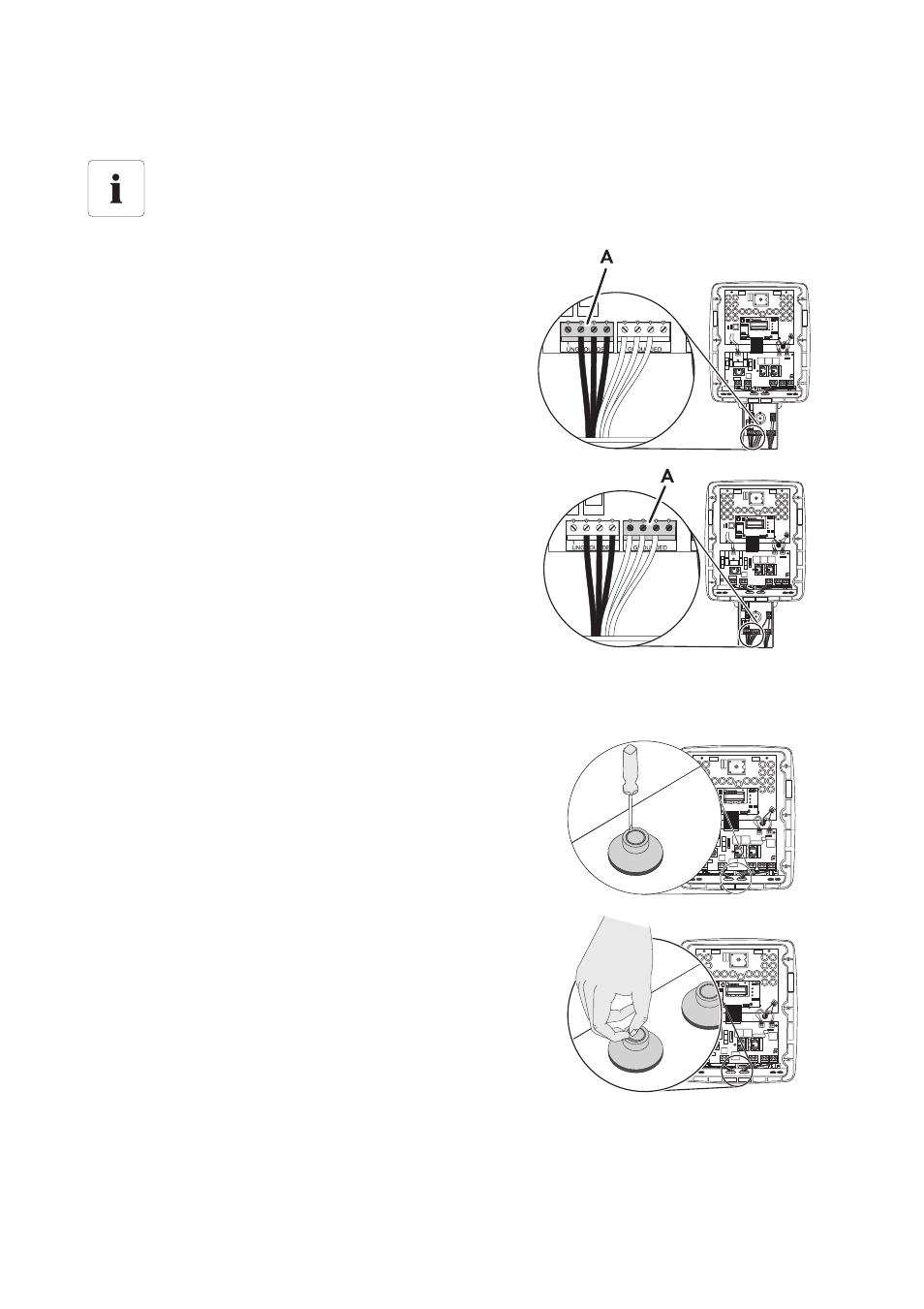

1. Raccordez les câbles DC négatifs à la borne (A)
identifiée par PV UNGROUNDED dans le DC
Disconnect.
2. Raccordez les câbles DC positifs à la borne (A)
identifiée par PV GROUNDED dans le DC
Disconnect.
4. Percez un trou dans le passe-câble d'étanchéité
gauche à l'aide d'un tournevis.
5. Retirez la membrane en caoutchouc.
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
