SMA America, LLC Raccordement électrique
Instructions d’installation SB50US-80US-IA-fr-37 47

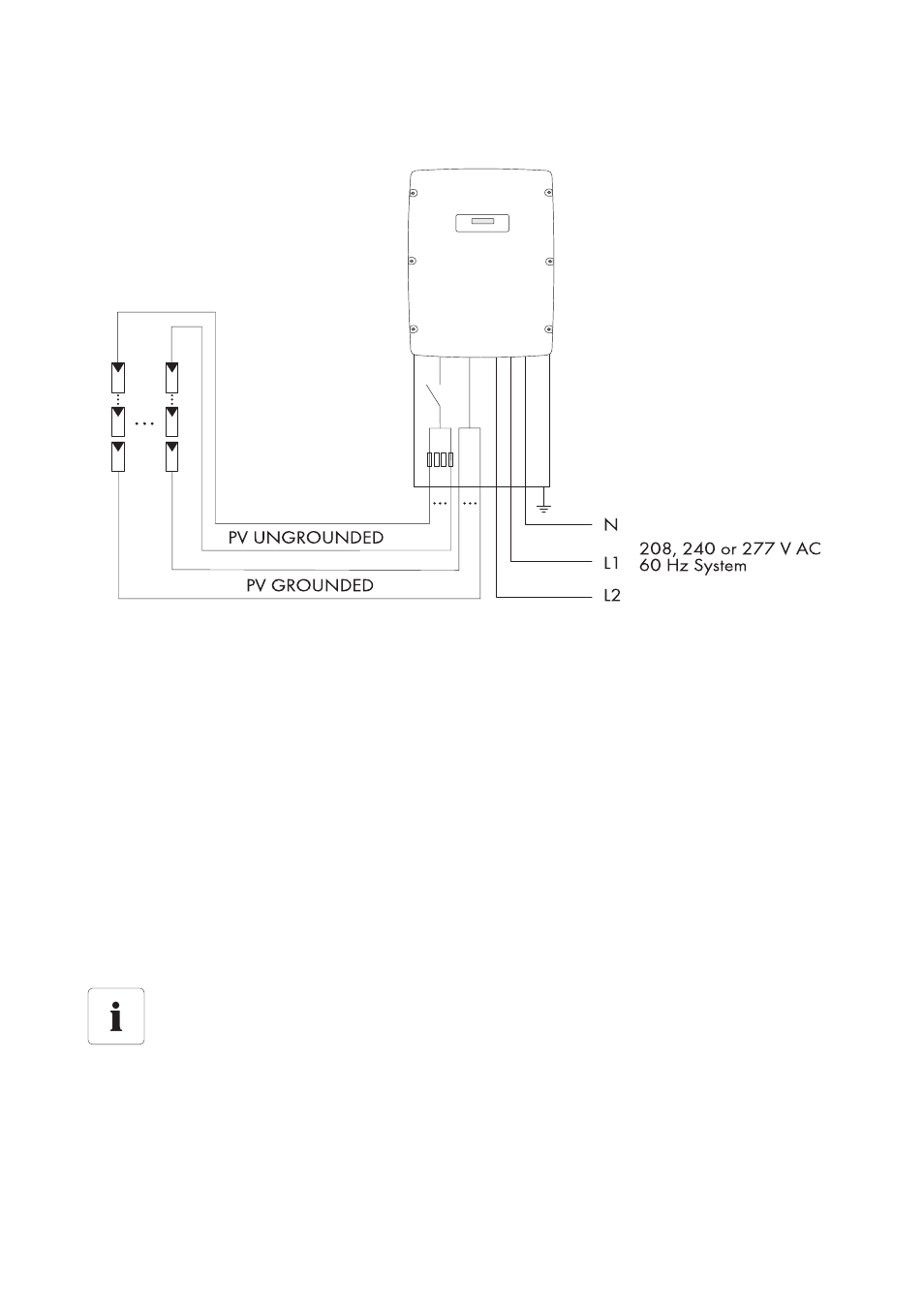

Schéma électrique simplifié d'une installation photovoltaïque
6.6.1 Conditions de raccordement DC
Configuration de câble
Toutes les installations électriques doivent être réalisées conformément à toutes les normes électriques
en vigueur sur place et au National Electrical Code
®
ANSI/NFPA 70 ou au
Canadian Electrical Code
®
ACNOR C22.1 ainsi qu'aux normes en vigueur au Canada.
Lors de la sélection du type de câble et de la section transversale du câble, veuillez tenir compte des
exigences suivantes en fonction du type de pose :
• Pour tous les raccordements de câble DC, utilisez du fil en cuivre de taille 10 ... 6 AWG
(6 ... 16 mm²) conçu pour une température de +194 °F (+90 °C).
• N'utilisez que du fil métallique plein ou du gros fil torsadé. N'utilisez pas de fil torsadé fin.
• Installez correctement les câbles photovoltaïques de l'ensemble du système photovoltaïque et
ne les enroulez pas sous forme de bobine.
Configuration de strings correcte
• Utilisez « Sunny Design » sur www.SMA-America.com pour configurer les strings.
