Configuration de la tension AC SMA America, LLC
24 SB50US-80US-IA-fr-37 Instructions d’installation

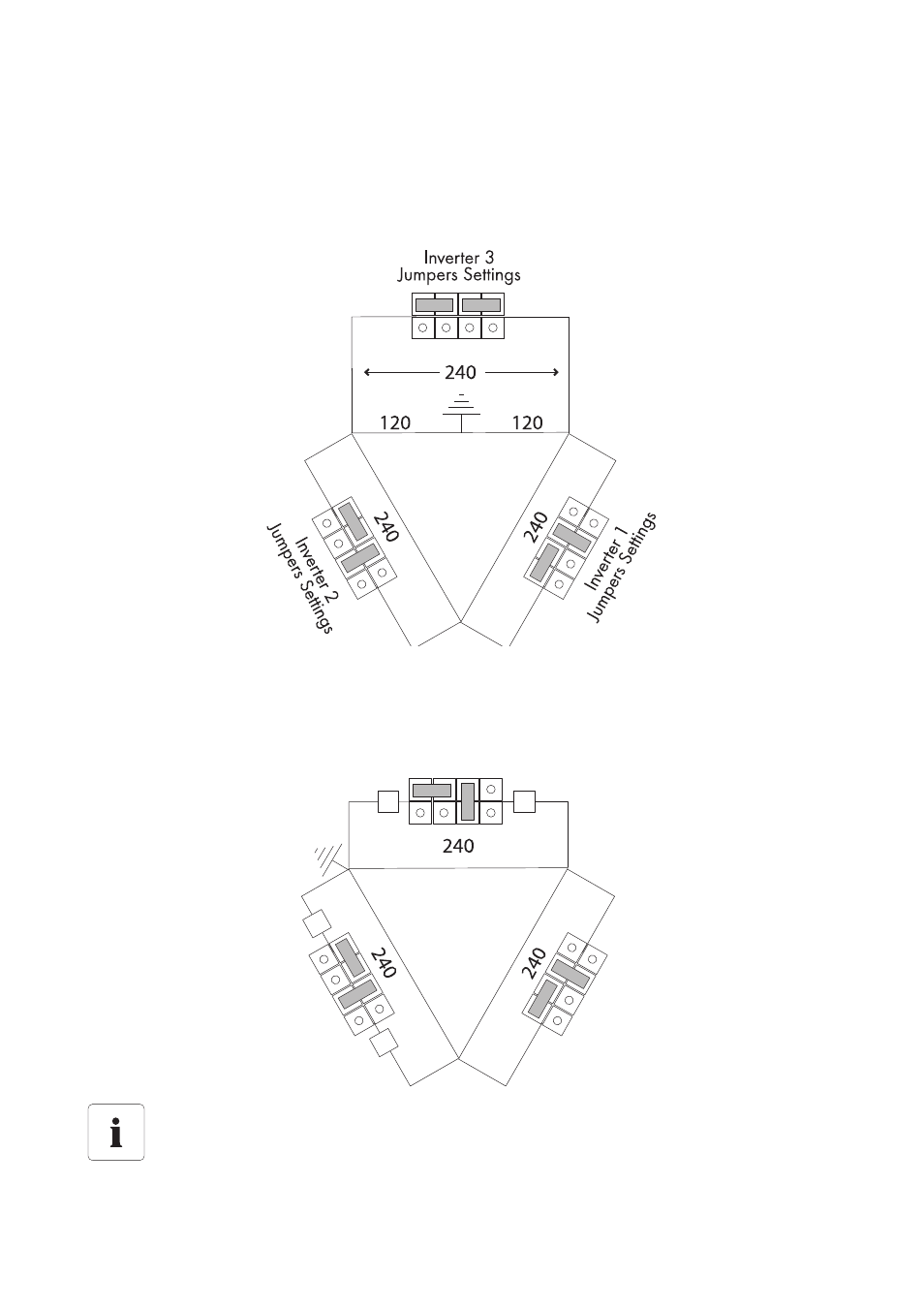

Les figures suivantes montrent la disposition correcte des cavaliers pour la configuration de réseau de
240 V Delta : veuillez tenir compte de l'ordre dans lequel les onduleurs sont raccordés aux phases.
Exemples de configuration de cavaliers pour un réseau de 240 V Delta, 120 V
Stinger
Exemples de configuration de cavaliers pour un réseau de 240 V Delta, mis à la
terre
Lors d'une utilisation de réseaux Delta mis à la terre de 240 V ou 208 V,
raccordez la borne L2 à la phase mise à la terre.
L2 L1
L2
L1
Inverter 3
Jumpers Settings
Inverter
1
Jumpers Settings
Inverter 2
Jumpers Settings
