Configuration de la tension AC SMA America, LLC
20 SB50US-80US-IA-fr-37 Instructions d’installation
4.3 Configuration de la tension AC
Le Sunny Boy est compatible avec les types de réseau suivants :
• 208 V AC (sauf Sunny Boy 8000-US)
• 240 V AC
• 277 V AC
Le Sunny Boy est configuré en usine pour le
raccordement au réseau électrique public de 240 V AC.
Il est toutefois possible de configurer le Sunny Boy pour
d'autres tensions.

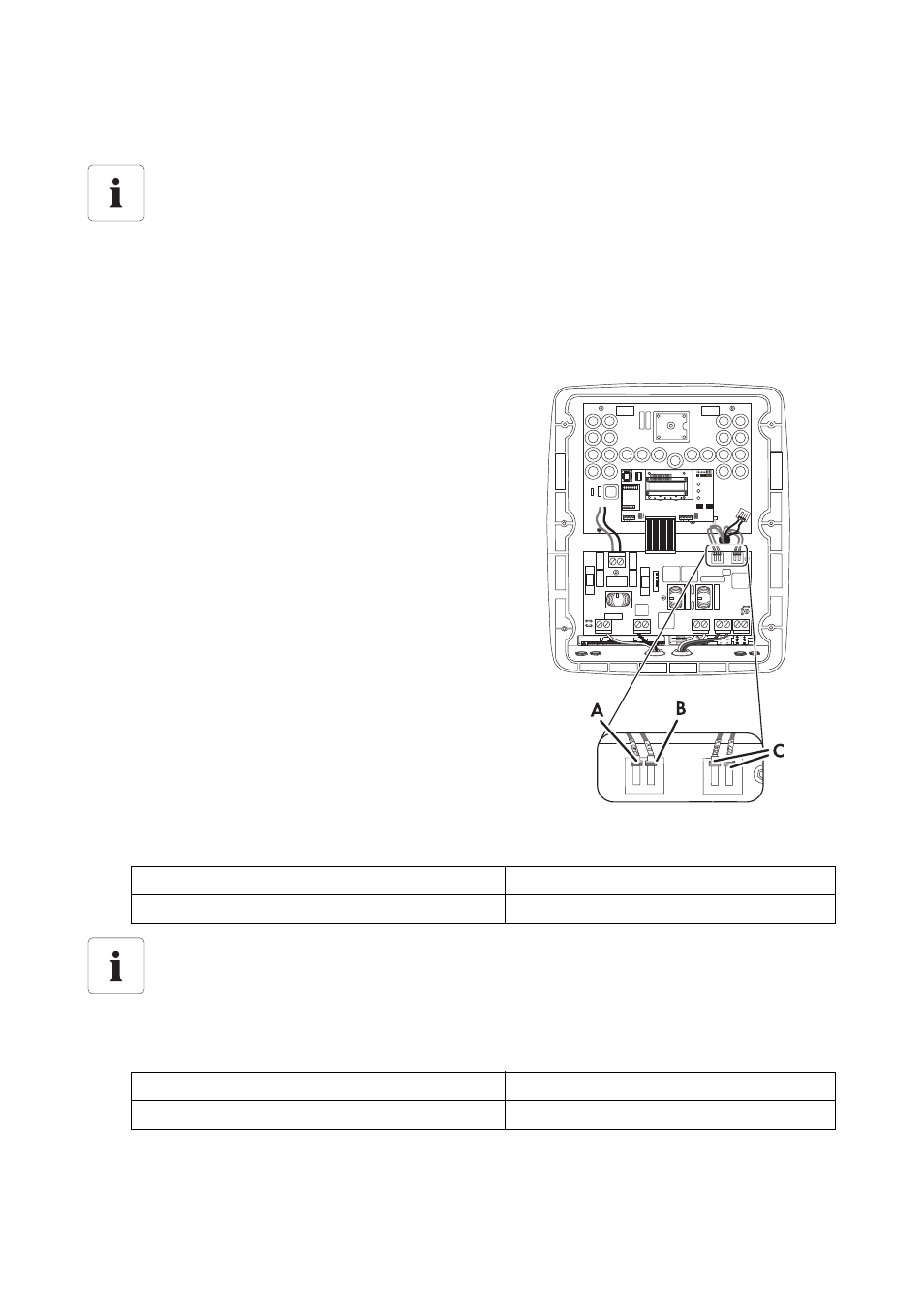

4 câbles sont insérés dans le boîtier à travers un
manchon support de câble. La tension de chaque câble
est identifiée par la valeur correspondante.
1. Raccordez le câble pourvu de la valeur de tension
correcte au bloc de raccordement gauche (A).
2. Pour adapter la tension AC, sélectionnez le câble
pourvu de la valeur de tension correcte au niveau
du bloc de raccordement droit (C). Raccordez le
câble choisi au côté gauche du bloc de
raccordement gauche (A).
3. Serrez à fond toutes les bornes à vis. Dans le cas
où des bornes à ressorts sont montées, fermez les
leviers des bornes en les pressant vers le bas.
Couples des bornes à vis pour le bloc de
raccordement gauche :
4. Raccordez tous les câbles non utilisés au bloc de raccordement droit (C), puis serrez-les.
Couples des bornes à vis pour le bloc de raccordement droit (câbles non utilisés) :
Le Sunny Boy 8000-US ne doit pas être connecté à un réseau de 208 V.
Blocs de raccordement gris (Weidmüller) 18 in-lb. (2 Nm)
Blocs de raccordement verts (Phoenix) 22 in-lb. (2.5 Nm)
Ne retirez pas le câble marqué 0 V (B) dans le bloc de raccordement gauche.
Ce câble reste toujours raccordé sur le côté droit du bloc de raccordement gauche.
Blocs de raccordement gris (Weidmüller) 11 in-lb. (1.2 Nm)
Blocs de raccordement verts (Phoenix) 15 in-lb. (1.7 Nm)
