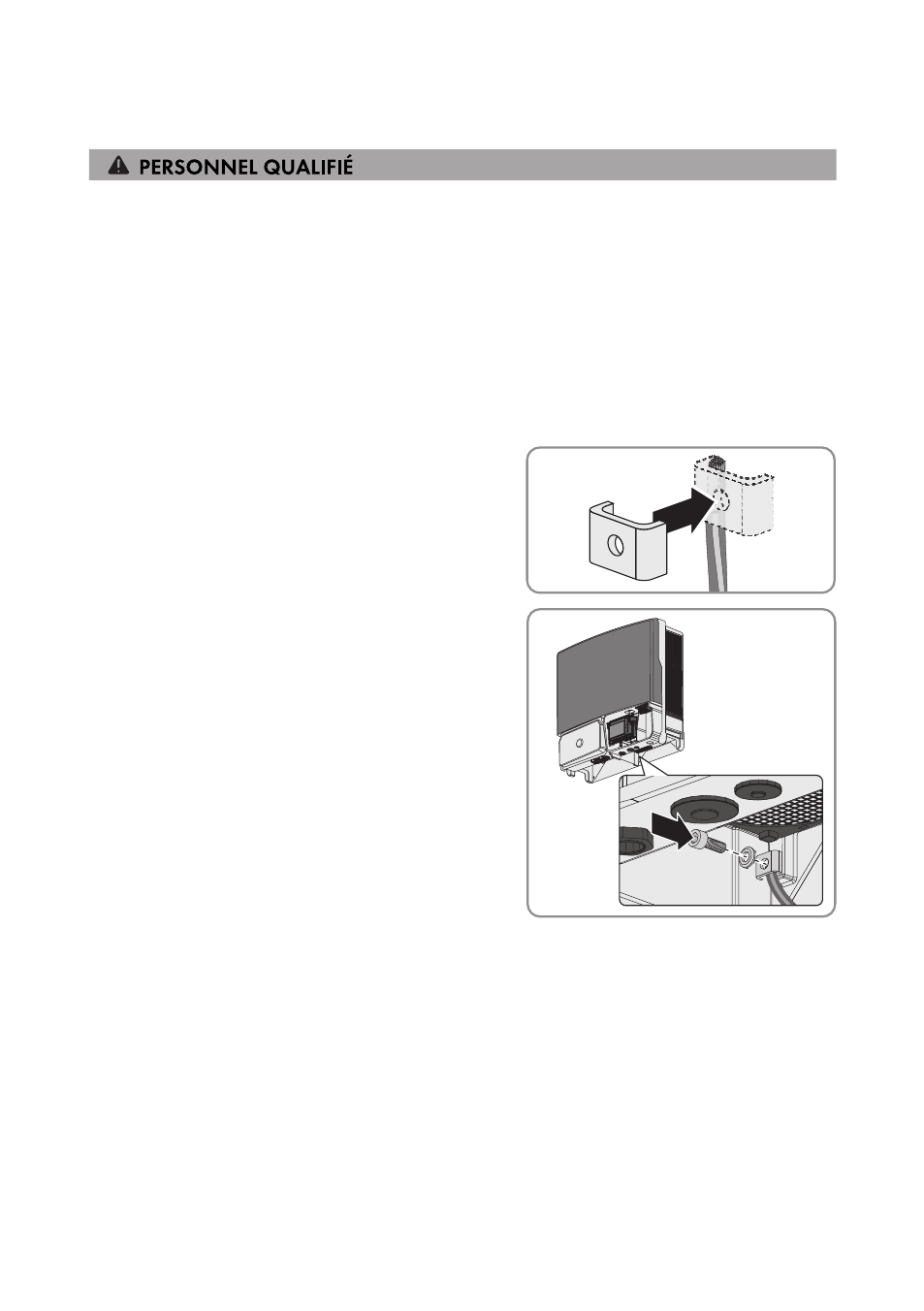

6.3.3 Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
pouvez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection sur la plaque à bornes
pour le câble AC. Le serre-câble, les vis et la rondelle autobloquante sont inclus dans le contenu de
livraison.
Exigence en matière de câbles :
☐ Section du câble de mise à la terre : 16 mm² maximum
Procédure :
1. Dénudez le câble de mise à la terre.
2. Placez le serre-câble sur le câble de mise à la
terre, en plaçant le câble de mise à la terre sur
la gauche.
3. Serrez fermement le serre-câble avec la vis à
tête cylindrique M6 x 16 et la rondelle
autobloquante M6 (couple de serrage : 6 Nm).
Les dents de la rondelle autobloquante doivent
pointer en direction du serre-câble.
6.4 Raccordement DC
6.4.1 Conditions préalables au raccordement DC
Exigences relatives aux panneaux photovoltaïques par entrée :
☐ Tous les panneaux photovoltaïques doivent être du même type.
☐ Tous les panneaux photovoltaïques doivent être orientés dans la même direction et présenter
la même inclinaison.
☐ Le jour le plus froid de l’année (selon les statistiques), la tension à vide du générateur
photovoltaïque ne doit jamais dépasser la tension d’entrée maximale de l’onduleur.
