SMA STP 15000TL - Manuel (Page 21)

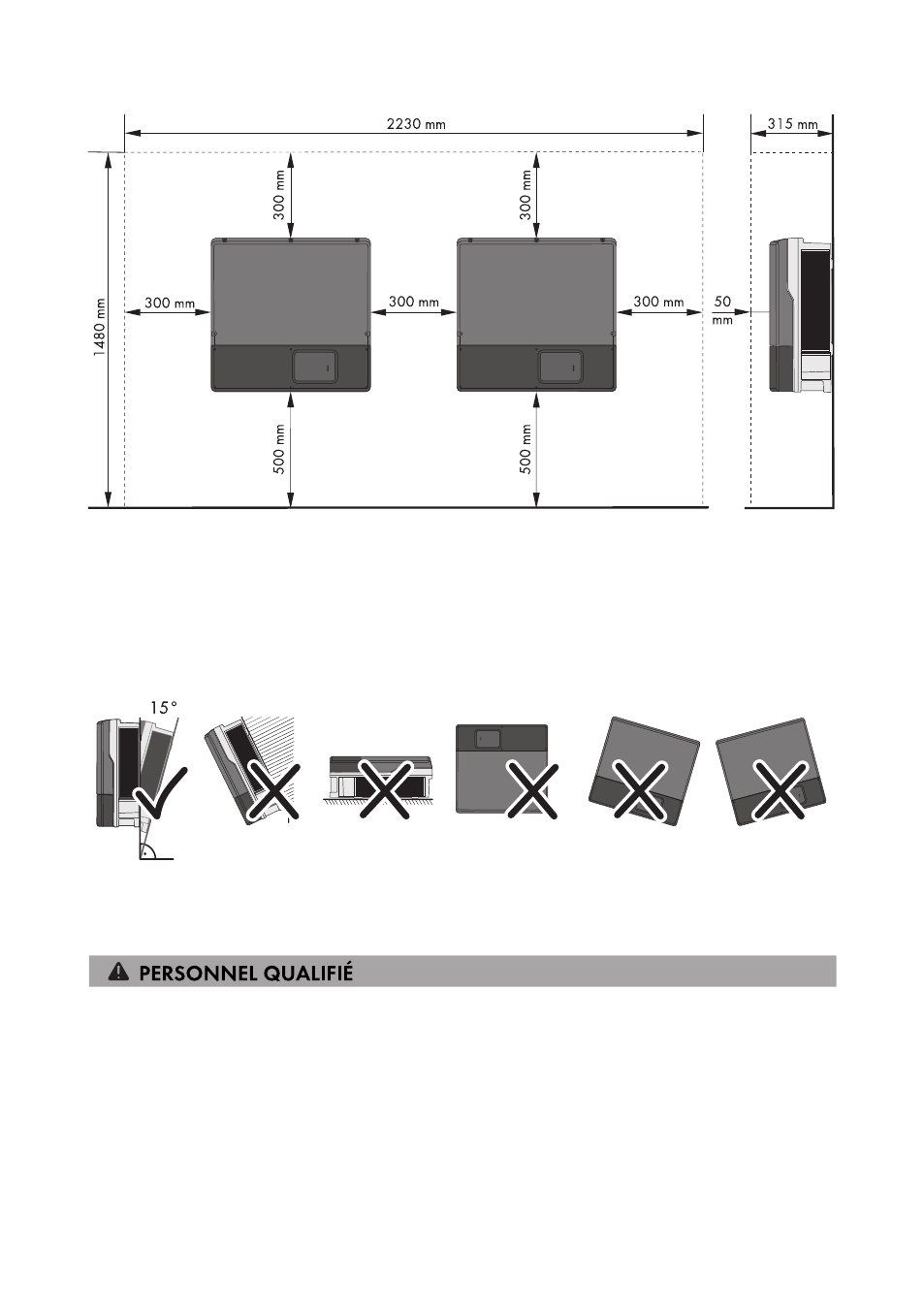

Figure 3 : Distances recommandées
Positions de montage autorisées et non autorisées :
☐ L’onduleur doit être monté dans une position autorisée. Cela permet d’éviter que de l’humidité
pénètre dans l’onduleur.
☐ L’onduleur doit être monté de façon à ce que vous puissiez lire sans problème les messages
qui s’affichent à l’écran et les signaux des DEL.
Figure 4 : Positions de montage autorisées et non autorisées
5.2 Montage de l’onduleur
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Trois vis adaptées au terrain (taille : M10 au maximum)
☐ Trois rondelles adaptées aux vis (diamètre : 30 mm au maximum)
☐ Le cas échéant, trois chevilles adaptées au terrain et aux vis
☐ Pour le transport de l’onduleur à l’aide d’une grue : deux vis à œillet adaptées au poids de
l’onduleur (taille : M10)
☐ Pour sécuriser l’onduleur contre le vol : 1 cadenas adapté à l’utilisation en extérieur
5 Montage SMA Solar Technology AG
Instructions d’emploi 21 STP15-17TL-10-BE-fr-10
