6.2.2 Vue intérieure

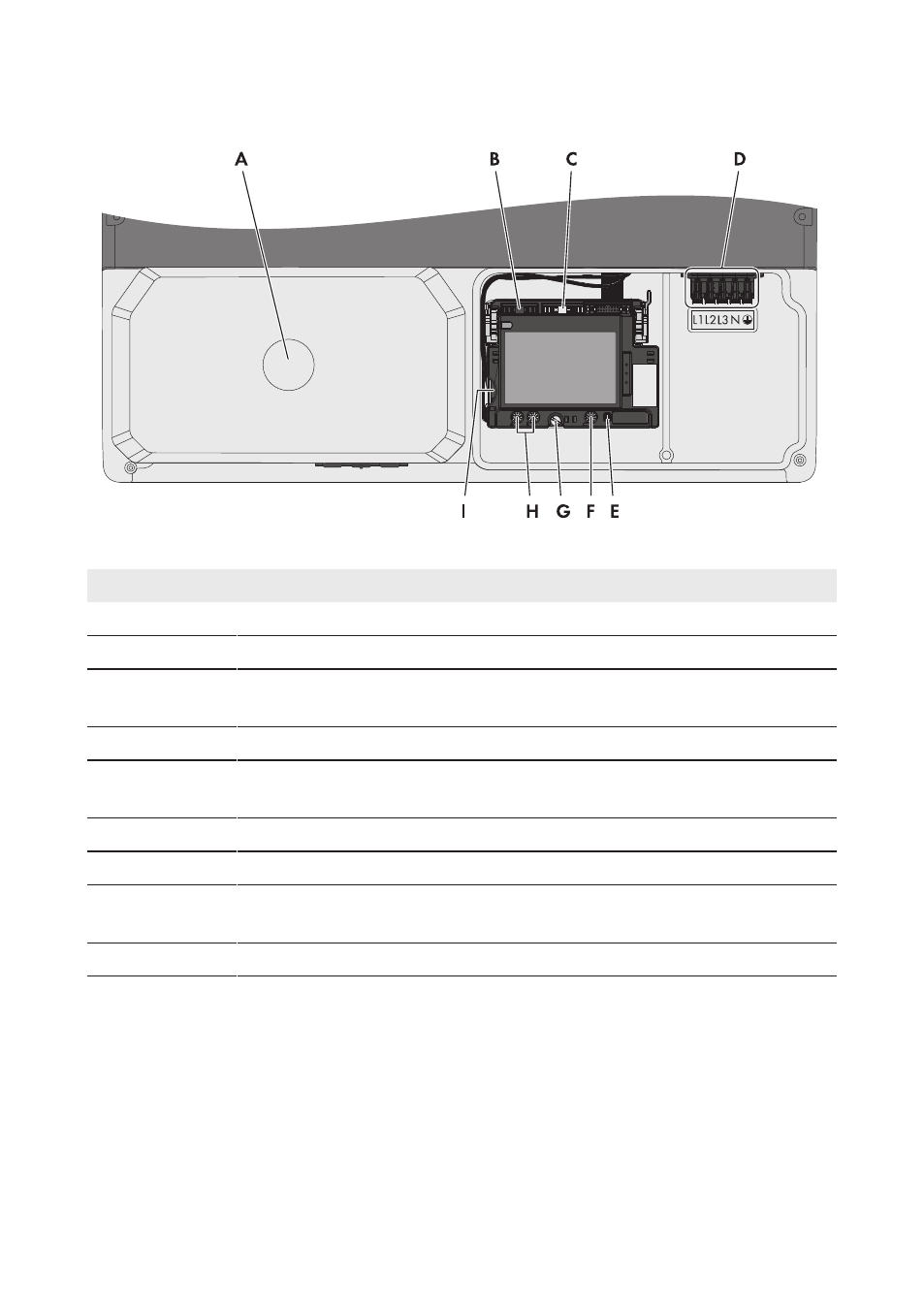

Figure 6 : Zones de raccordement situées à l’intérieur de l’onduleur
Position Désignation
A Capot de protection DC
B Embase de raccordement du relais multifonction
C Embase pour le raccordement de l’interface de communication pour RS485
ou Speedwire/Webconnect
D Plaque à bornes pour le raccordement du câble AC
E Port de cavalier pour la commutation provisoire de la langue d’affichage en
anglais (pour maintenance et réparations)
F Commutateur rotatif C pour régler le NetID
G Vis permettant de débloquer et de relever l’écran
H Commutateur rotatif A et B pour régler le jeu de données régionales et la
langue d’affichage
I Port pour carte SD
6.3 Raccordement AC
6.3.1 Conditions préalables au raccordement AC
Exigences en matière de câbles :
☐ Diamètre extérieur : 14 mm à 25 mm
☐ Section de conducteur : 1,5 mm² à 16 mm²
☐ Section maximale du conducteur avec embout de câblage : 10 mm²
