6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous

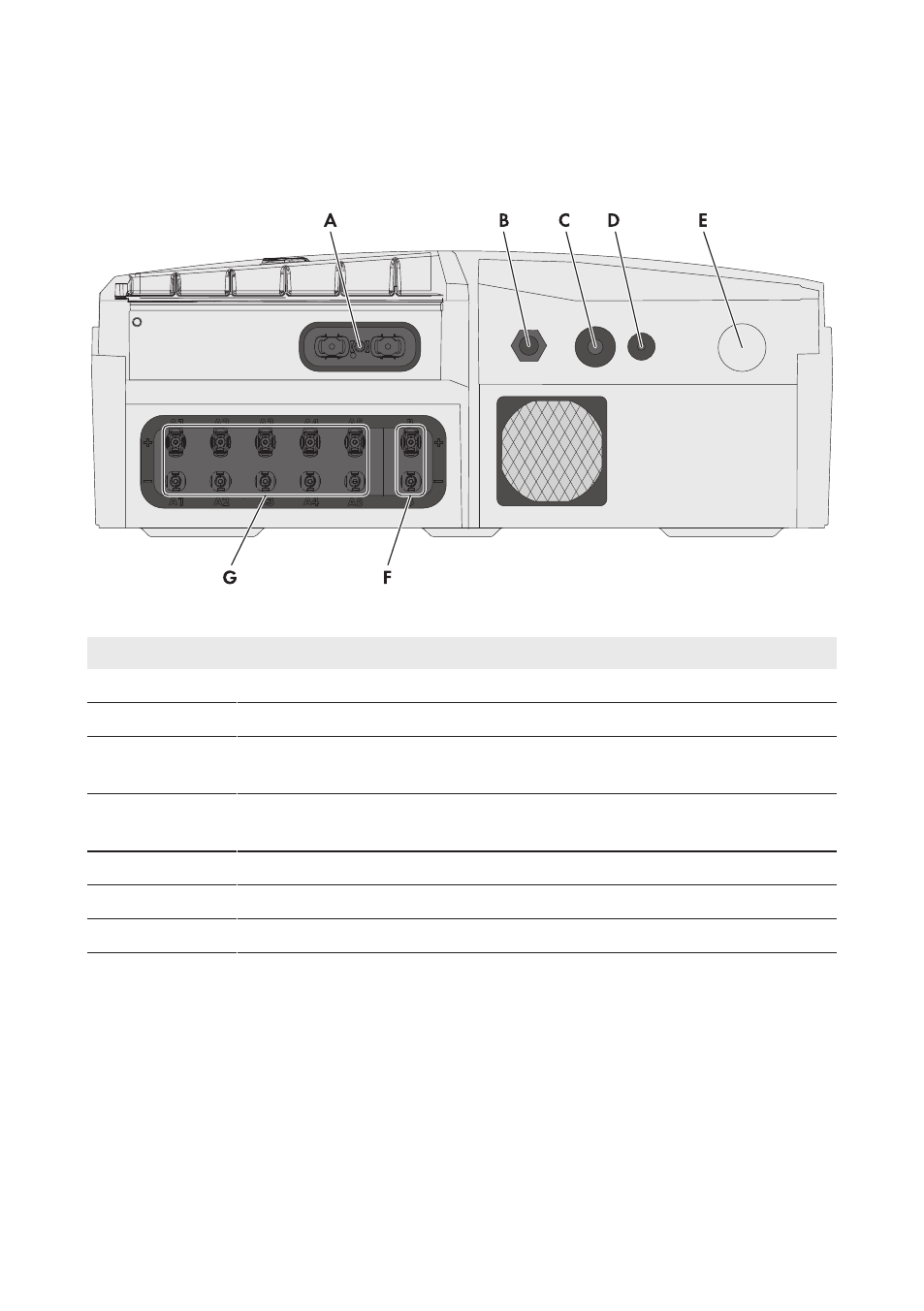

Figure 5 : Zones de raccordement et ouvertures du boîtier situées sur le dessous de l’onduleur
Position Désignation
A Embase pour l’ESS
B Presse-étoupe M20x1,5 pour le câble du relais multifonction.
C Ouverture de boîtier avec plot de remplissage pour les câbles de communica-
tion ou le câble réseau
D Ouverture de boîtier avec plot de remplissage pour les câbles de communica-
tion ou le câble réseau
E Ouverture de boîtier pour le câble AC
F Connecteurs DC positifs et négatifs, entrée B
G Connecteurs DC positifs et négatifs, entrée A
