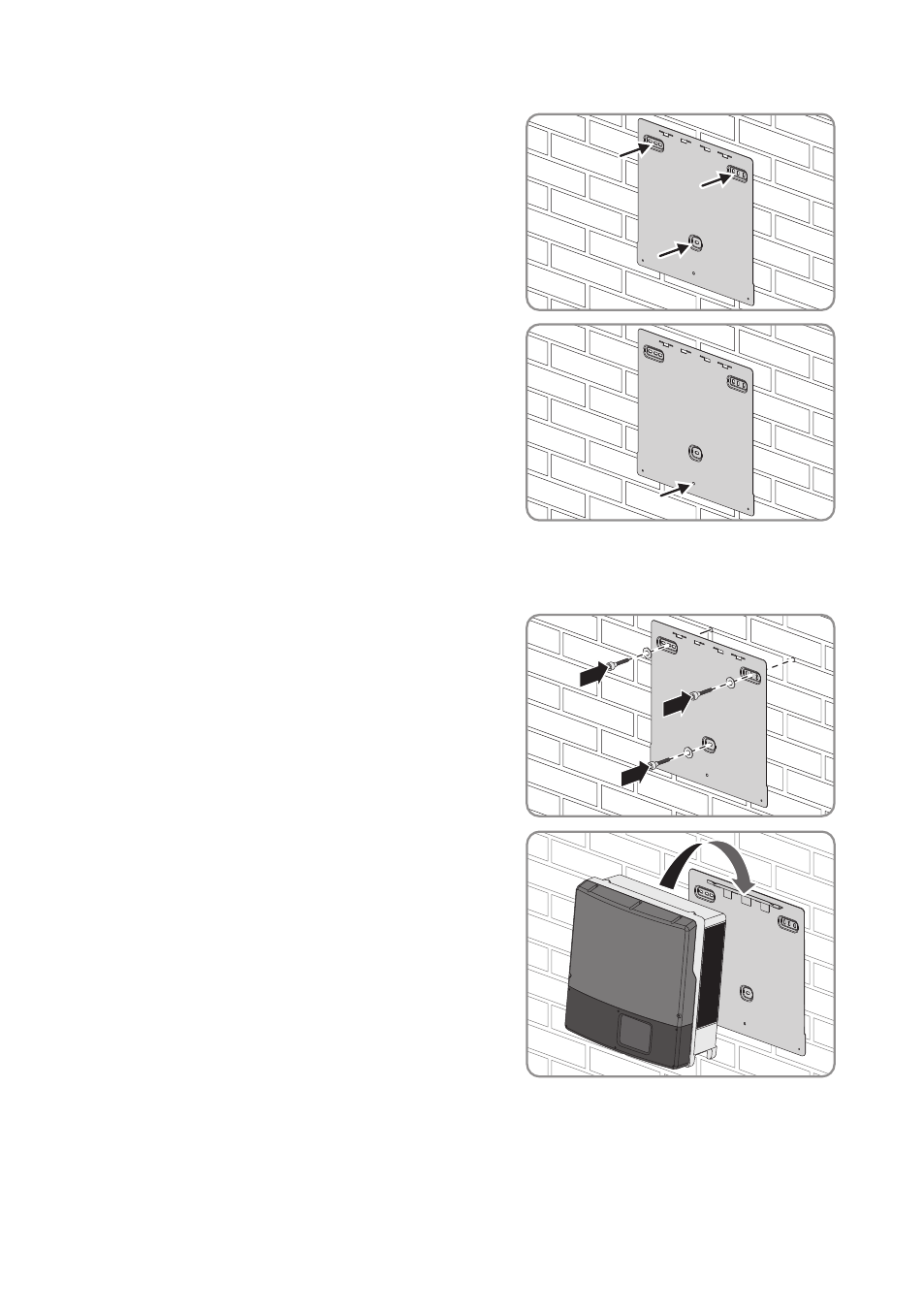

2. Positionnez la paroi arrière horizontalement
contre le mur et marquez la position des trous de
perçage destinés à la fixation de la paroi. Pour
cela, utilisez au minimum un trou côté droit et
côté gauche en haut et le trou central au milieu
de la paroi arrière.
3. Si l’onduleur doit être sécurisé contre le vol,
marquez le trou de perçage pour la fixation de
la vis à œillet.
4. Mettez la paroi arrière de côté et percez les trous marqués.
5. Selon le support, insérez si nécessaire les chevilles dans les trous de perçage pour fixer la
paroi arrière.
6. Vissez la paroi arrière avec des vis et des
rondelles.
7. Accrochez l’onduleur à la paroi arrière. Le
boîtier doit affleurer la paroi arrière à droite et à
gauche.
8. Si l’onduleur a été transporté à l’aide d’une grue, retirez les vis à œillet des filetages à la
partie supérieure et remettez en place les plots de remplissage.
