6.5.2 Raccordement au relais multifonction

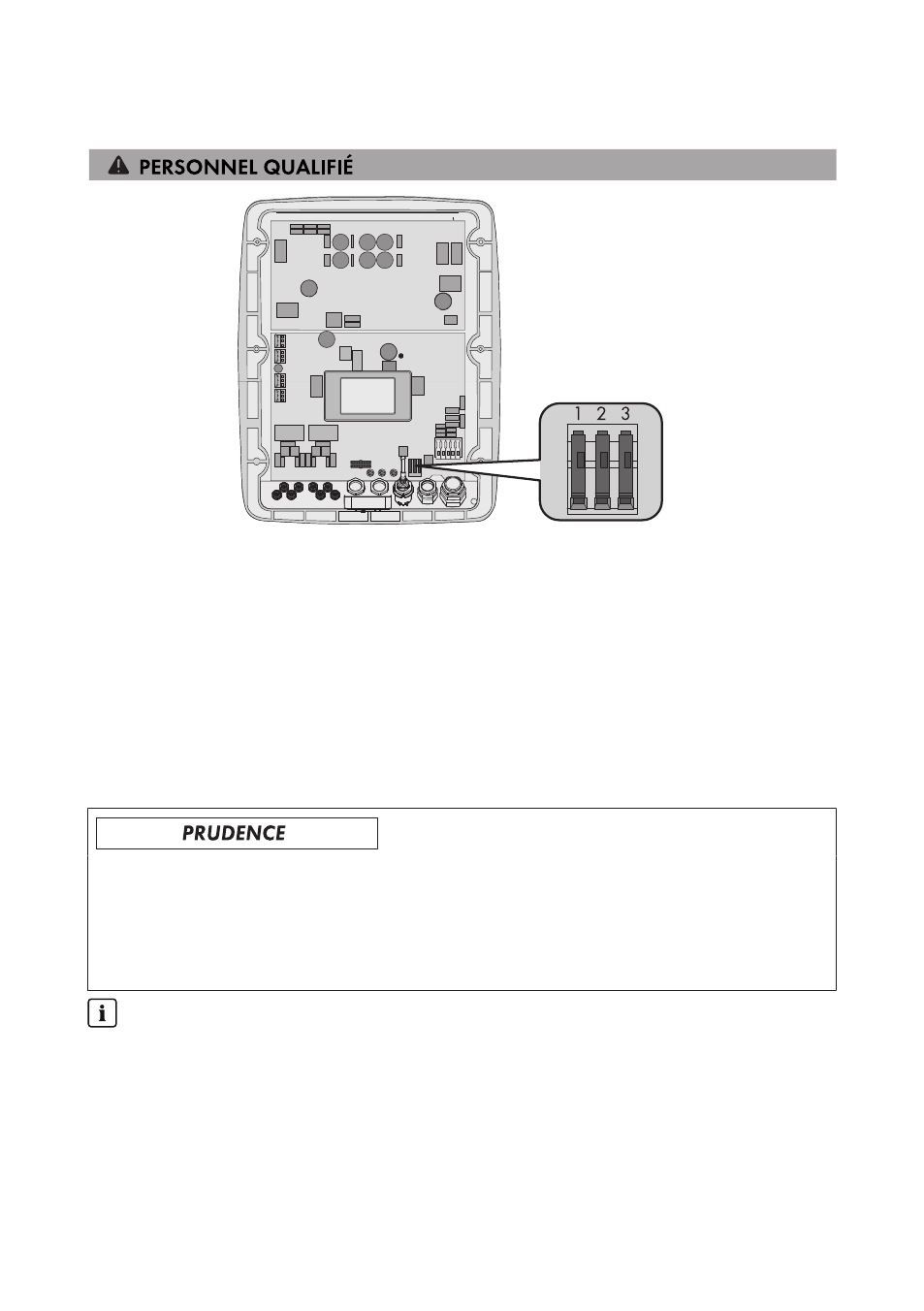

Figure 11 : Plaque à bornes pour le raccordement au relais multifonction
Condition préalable :
☐ Les exigences techniques relatives au relais multifonction doivent être satisfaites (voir
chapitre 11 « Caractéristiques techniques », page 56).
Exigences en matière de câbles :
☐ Le câble doit être doublement isolé.
☐ Diamètre extérieur : 5 mm à 12 mm
☐ Section du conducteur : 0,08 mm² à 2,5 mm²
☐ Les types de câble et de pose doivent être appropriés au lieu d’utilisation.
Endommagement du relais multifonction dû à une charge de contact trop importante
• Respectez la tension de coupure et le courant de commutation maximaux (voir
chapitre 11.7 « Relais multifonction », page 64).
• En cas de raccordement du relais multifonction au réseau électrique public, vous devez
sécuriser le relais multifonction à l’aide d’un disjoncteur miniature qui lui est propre.
Exploiter le relais multifonction et le 485 Data Module Type B ou le SMA Power
Control Module en parallèle
Si vous souhaitez exploiter le relais multifonction et le 485 Data Module Type B ou le SMA
Power Control Module en parallèle, vous devez vous assurer que la tension raccordée au
relais multifonction ne dépasse pas 30 V DC ou 25 V AC.
