6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous

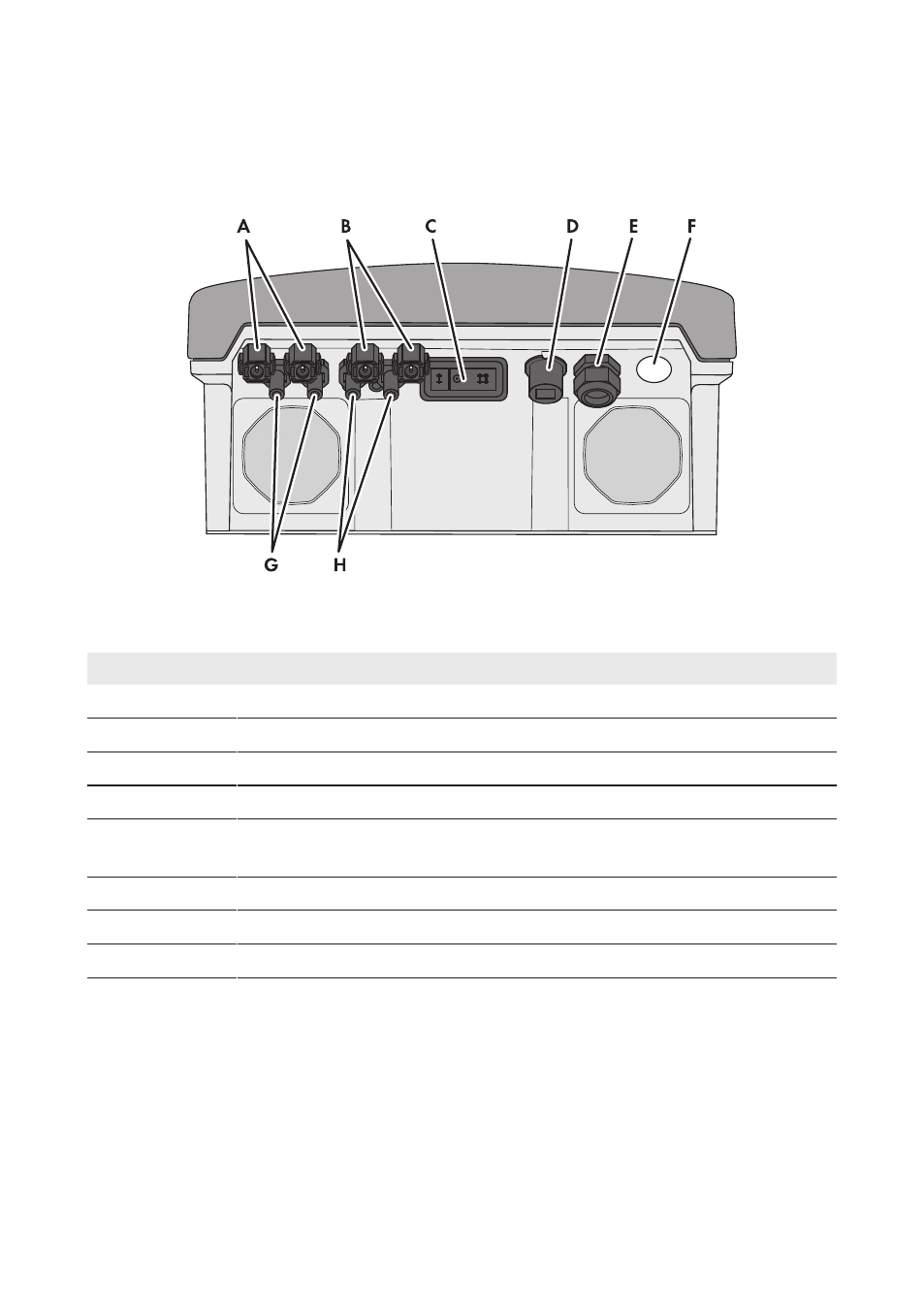

Figure 6 : Zones de raccordement et ouvertures du boîtier situées sur le dessous de l’onduleur
Position Désignation
A Connecteurs DC positifs, entrée A pour les câbles DC positifs
B Connecteurs DC positifs, entrée B pour les câbles DC positifs
C Embase pour l’ESS
D Embase avec plot de remplissage pour le raccordement au réseau
E Presse-étoupe M25 avec plot de remplissage pour les câbles de communica-
tion
F Ouverture de boîtier pour le câble AC
G Connecteurs DC négatifs, entrée A pour les câbles DC négatifs
H Connecteurs DC négatifs, entrée B pour les câbles DC négatifs
