12.
Écrasement des doigts lors de la remise en place des leviers de sécurité
Les leviers de sécurité se referment très rapidement et avec beaucoup de force.
• Appuyez sur les leviers de sécurité de la plaque à bornes pour le câble AC uniquement
avec les pouces.
• Ne saisissez pas toute la plaque à bornes destinée au câble AC.
• N’introduisez pas vos doigts sous le levier de sécurité.
13. Serrez l’écrou-raccord du presse-étoupe.
6.3.3 Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
devez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection sur la plaque à bornes
pour le câble AC.
Exigence en matière de câbles :
☐ Section du câble de mise à la terre : 16 mm² maximum
Procédure :

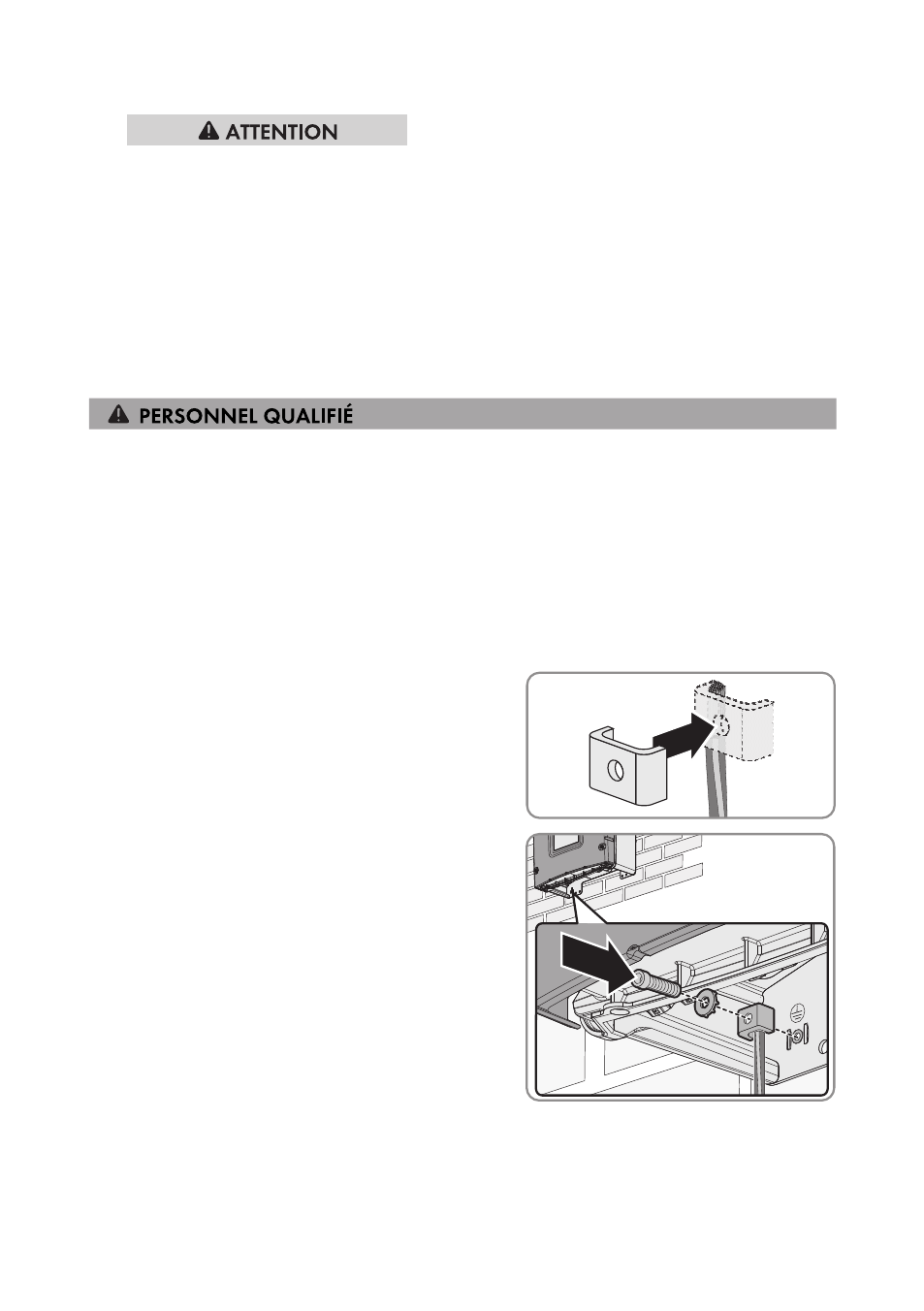

1. Dénudez le câble de mise à la terre.
2. Placez le serre-câble sur le câble de mise à la
terre, en plaçant le câble de mise à la terre sur
la gauche.
3. Serrez fermement le serre-câble avec la vis à
tête cylindrique M6 x 16 et la rondelle
autobloquante (couple de serrage : 6 Nm). Les
dents de la rondelle autobloquante doivent
pointer en direction du serre-câble.
