• Retirez l’onduleur du support mural en le soulevant verticalement vers le haut.
• Percez le trou ou les deux trous pour la fixation de la vis de sécurité et enfichez la ou les
cheville(s).
7. Accrochez l’onduleur au support mural.

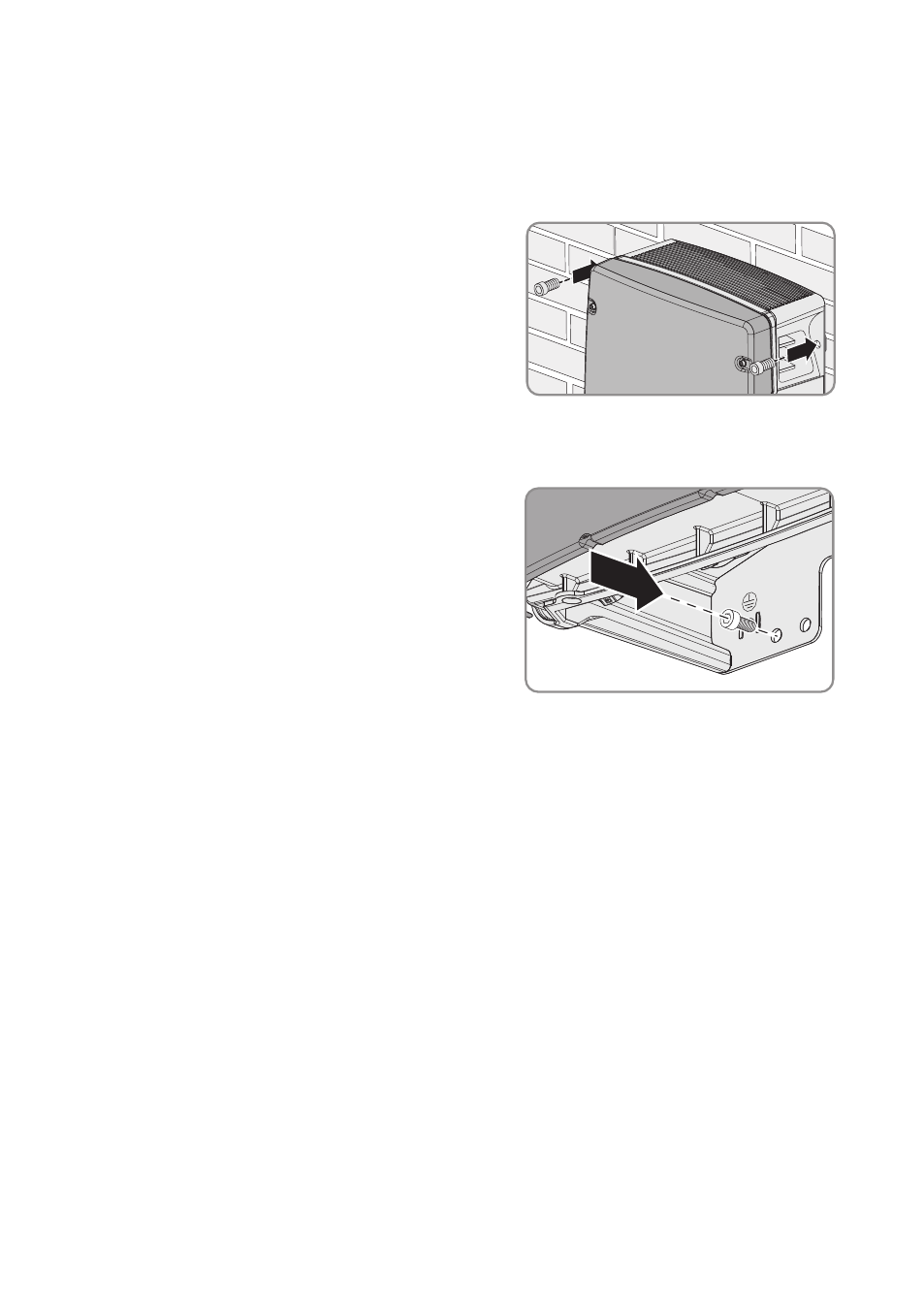

8. Fixez l’onduleur des deux côtés au support
mural à l’aide des vis M6x8 et d’une clé pour vis
à six pans creux (surplat : 5). Ne serrez les vis
qu’à la main.
9. Obturez les poignées encastrées avec les grilles de ventilation. Assurez-vous de la bonne
affectation. Chaque grille de ventilation est affectée à un côté intérieur du boîtier : côté
gauche links/left et côté droit rechts/right.
10. Si les trous prévus pour la fixation de la vis de
sécurité sont prépercés, sécurisez l’onduleur à
l’aide d’au moins une vis de sécurité insérée
dans le trou prépercé.
11. Assurez-vous que l’onduleur est bien fixé.
