6.2.2 Vue intérieure

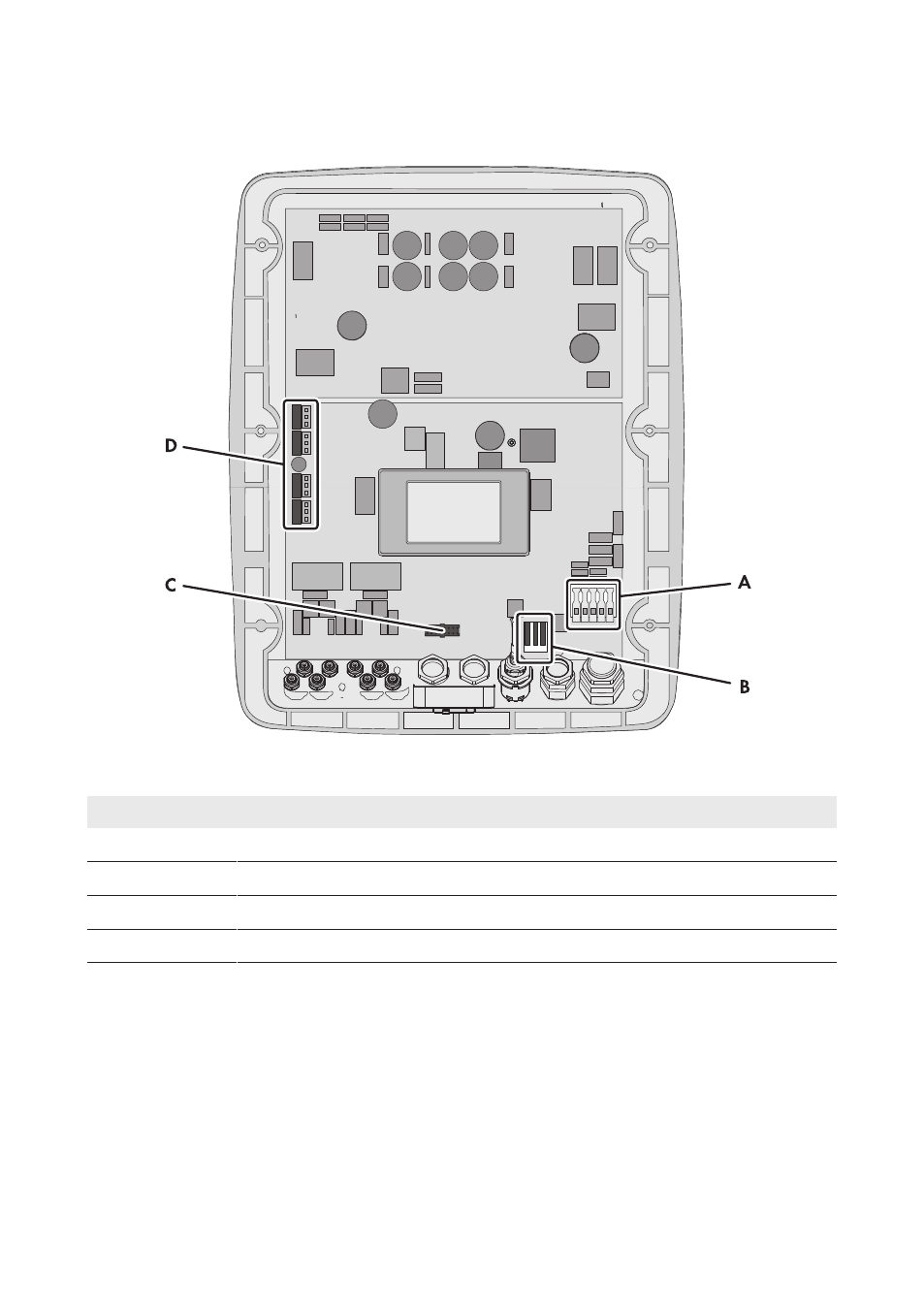

Figure 7 : Zones de raccordement situées à l’intérieur de l’onduleur
Position Désignation
A Plaque à bornes pour le câble AC
B Relais multifonction avec capot de protection
C Port pour le 485 Data Module Type B ou le SMA Power Control Module
D Varistances
6.3 Raccordement AC
6.3.1 Conditions préalables au raccordement AC
Exigences en matière de câbles :
☐ Le diamètre extérieur du câble doit correspondre à la plage de serrage du presse-étoupe :
12 mm à 21 mm
☐ Section de conducteur recommandée en cas de câble rigide ou flexible avec ou sans embout
de câblage : 1,5 mm² à 6 mm²
