6. Serrez les trois vis de la plaque à bornes à l’aide d’un tournevis à fente (couple de serrage :
0,6 Nm).

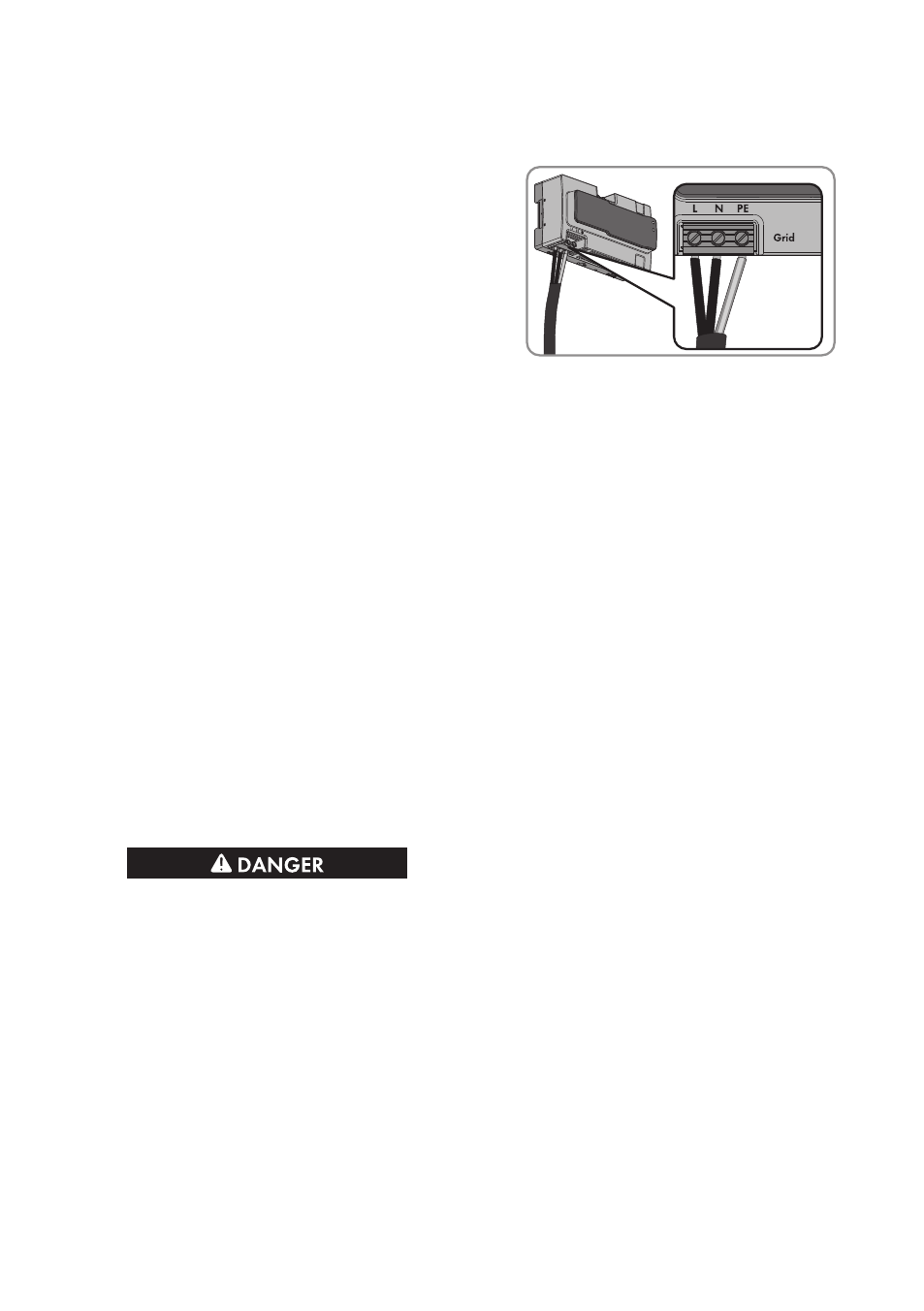

7. Assurez-vous que toutes les bornes sont
correctement affectées.
8. Assurez-vous que tous les conducteurs sont bien serrés.
9. Le conducteur de protection du Sunny Multigate doit être raccordé à la liaison équipotentielle
du tableau de répartition AC.
6.8 Raccordement des panneaux photovoltaïques aux
onduleurs
Conditions préalables :
☐ Les panneaux photovoltaïques doivent être correctement installés selon les indications du
fabricant.
☐ Chaque onduleur doit être raccordé à un panneau photovoltaïque au maximum.
☐ Les valeurs limites pour la tension d’entrée et le courant d’entrée de l’onduleur doivent être
respectées.
☐ Le câble de raccordement positif (DC+) du panneau photovoltaïque doit être équipé d’un
connecteur DC positif adapté au connecteur DC de l’onduleur.
☐ Le câble de raccordement négatif (DC−) du panneau photovoltaïque doit être équipé d’un
connecteur DC négatif adapté au connecteur DC de l’onduleur.
Procédure :
1.
Danger de mort par choc électrique
La fiche AC ne doit pas être déconnectée lorsqu’elle est en charge.
• Assurez-vous que le disjoncteur miniature est coupé et sécurisé contre le
réenclenchement.
• Assurez-vous que le panneau photovoltaïque est recouvert.
2. Vérifiez que le panneau photovoltaïque ne présente pas de défaut à la terre (voir
3. Vérifiez la bonne polarité des connecteurs DC du panneau photovoltaïque et raccordez-les
aux connecteurs DC de la fiche DC fournie. Conseil : pour garantir la bonne affectation des
connecteurs, vous trouverez sur la fiche DC les indications + et ‒.
☑ Les connecteurs DC s’enclenchent.
4. Assurez-vous que tous les connecteurs DC sont bien serrés.
