Vous avez plusieurs possibilités pour fixer l’onduleur à la construction cadre sur le toit. Ci-après,
vous trouverez une description du montage avec des vis à tête rectangulaire.
Procédure :
1. Gardez à disposition la vue d’ensemble de montage fournie pour l’affectation des onduleurs
aux panneaux photovoltaïques.
2. En cas de montage avec la zone de raccordement orientée vers le haut, veillez à ce que les
fiches et les embases soient protégées contre toute pénétration d’eau.
3. Retirez l’autocollant portant le numéro de série de l’onduleur et collez-le à l’endroit
correspondant sur la vue d’ensemble de montage.

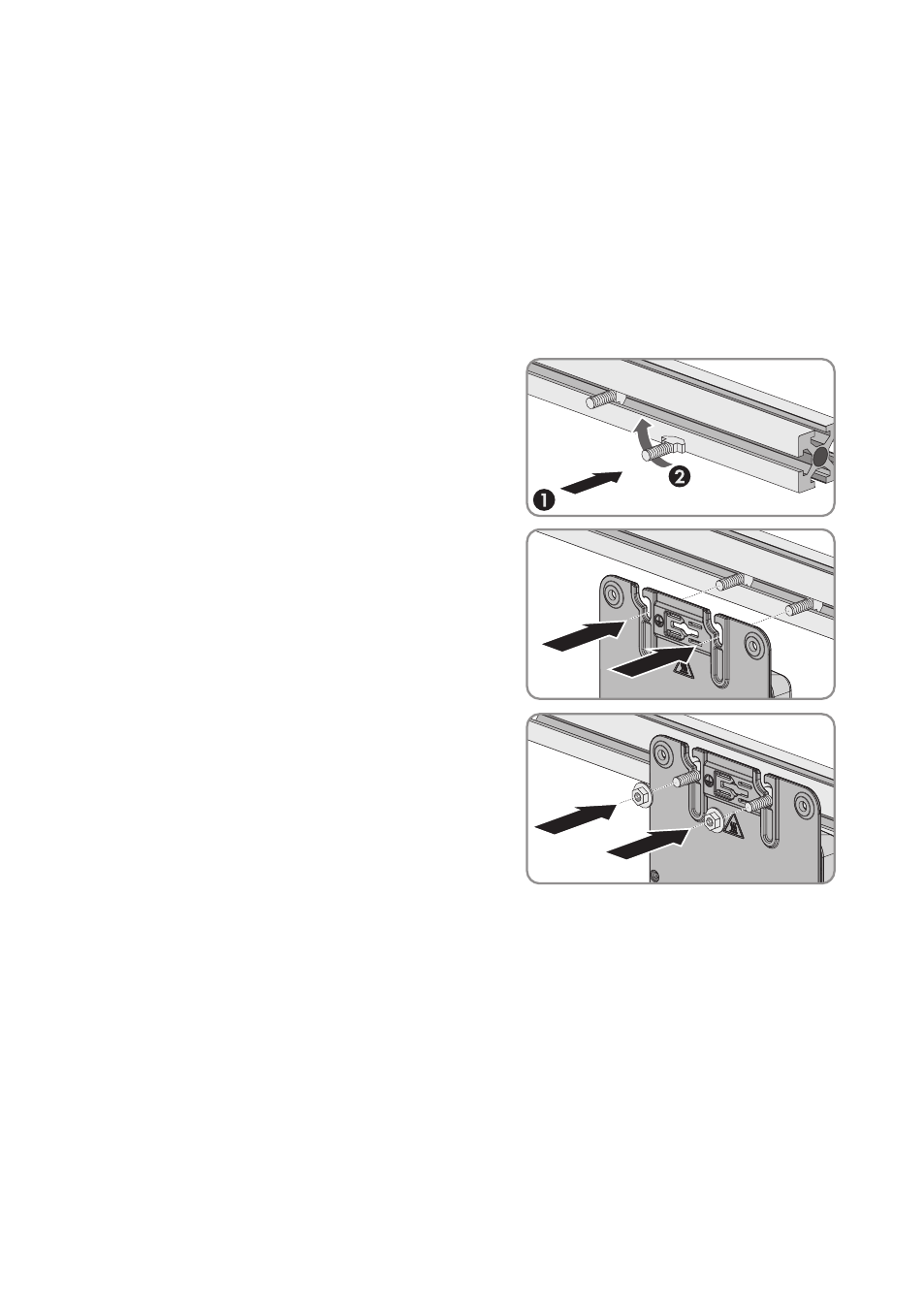

4. Insérez les vis à tête rectangulaire dans le profilé
et tournez-les de 90°. Les vis sont ainsi bien
ancrées dans le profilé.
5. Placez l’onduleur sur les vis bien ancrées. Faites
glisser les vis à travers les trous oblongs du
boîtier jusqu’au point de fixation souhaité.
6. Fixez l’onduleur avec des rondelles et des
écrous appropriés.
7. Assurez-vous que l’onduleur est bien fixé.
5.2.2 Montage mural de l’onduleur
Si vous souhaitez monter l’onduleur au mur, vous devez procéder comme décrit ci-après.
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Le matériel de fixation doit être en acier inoxydable.
☐ Deux vis adaptées au terrain
☐ Deux rondelles adaptées aux vis
☐ Deux chevilles adaptées au terrain et aux vis
