6 Raccordement électrique
6.1 Sécurité lors du raccordement électrique
Choc électrique en cas d’ouverture du Sunny Multigate dû à des composants
conducteurs de tension
Des composants soumis à une tension se trouvent à l’intérieur du Sunny Multigate. L’ouverture du
Sunny Multigate peut entraîner un choc électrique.
• N’ouvrez jamais le Sunny Multigate.
Endommagement de l’onduleur par pénétration d’humidité
L’ouverture de l’onduleur peut faire pénétrer de l’humidité dans l’onduleur et altérer ainsi son
fonctionnement. L’étanchéité et le fonctionnement de l’onduleur n’est plus garantis.
• N’ouvrez jamais l’onduleur.
6.2 Vue d’ensemble des zones de raccordement
6.2.1 Sunny Boy

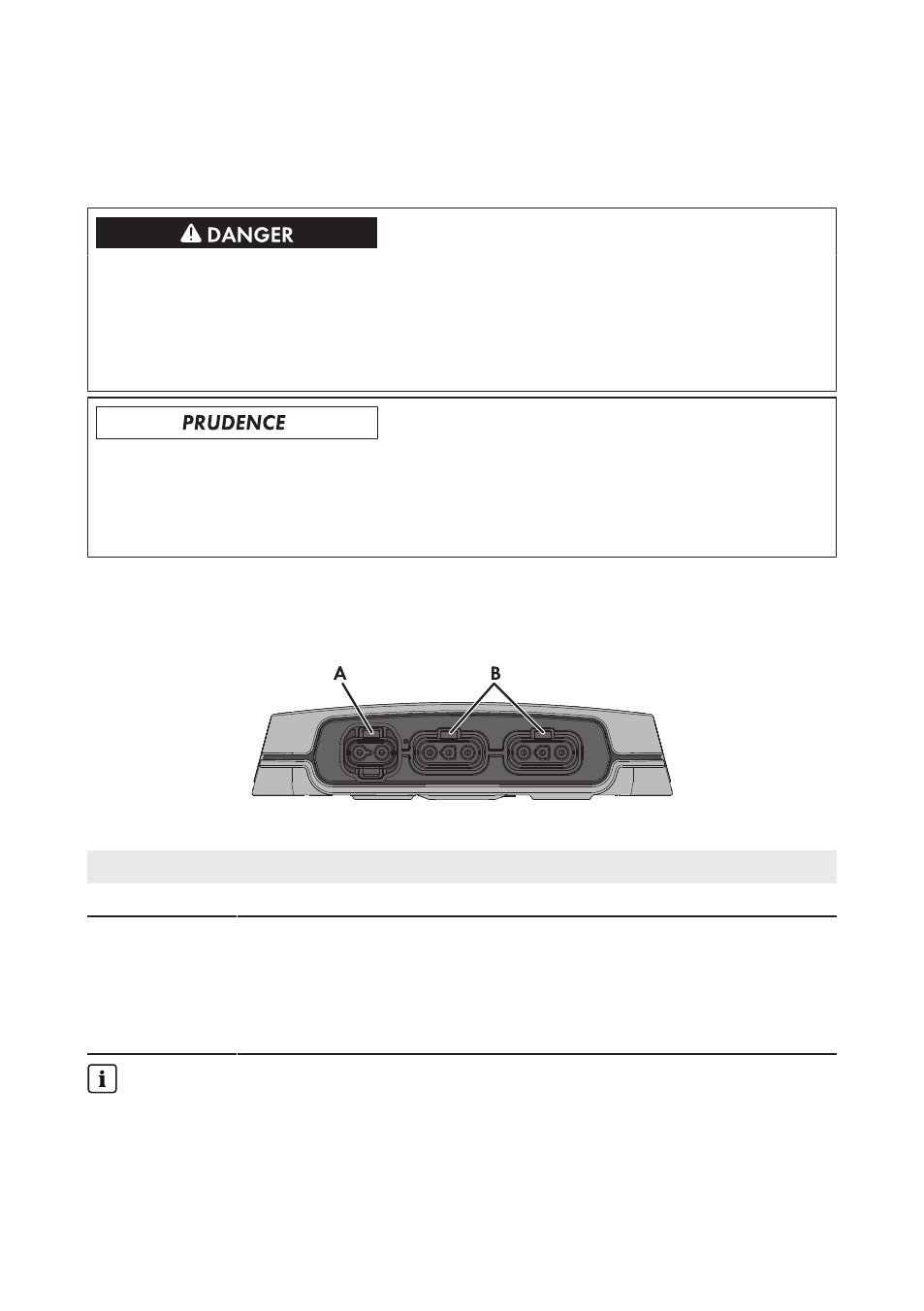

Figure 14 : Zones de raccordement situées sur la partie inférieure de l’onduleur
Position Désignation Explication
A Embase DC Raccordement de la fiche DC
B Embase AC • Pour raccorder le câble AC permettant de relier deux
onduleurs
• Pour relier le premier onduleur au Sunny Multigate
• Pour insérer le bouchon de protection sur le dernier
onduleur
Scellement
Dans certains pays, l’embase AC non utilisée doit être scellée. Pour cela, vous devez insérer le
bouchon de protection dans l’embase AC centrale, car c’est la seule à être dotée d’œillets
pour le scellement.
