Page 31: Câblage ac des onduleurs
6.2.2
Sunny Multigate

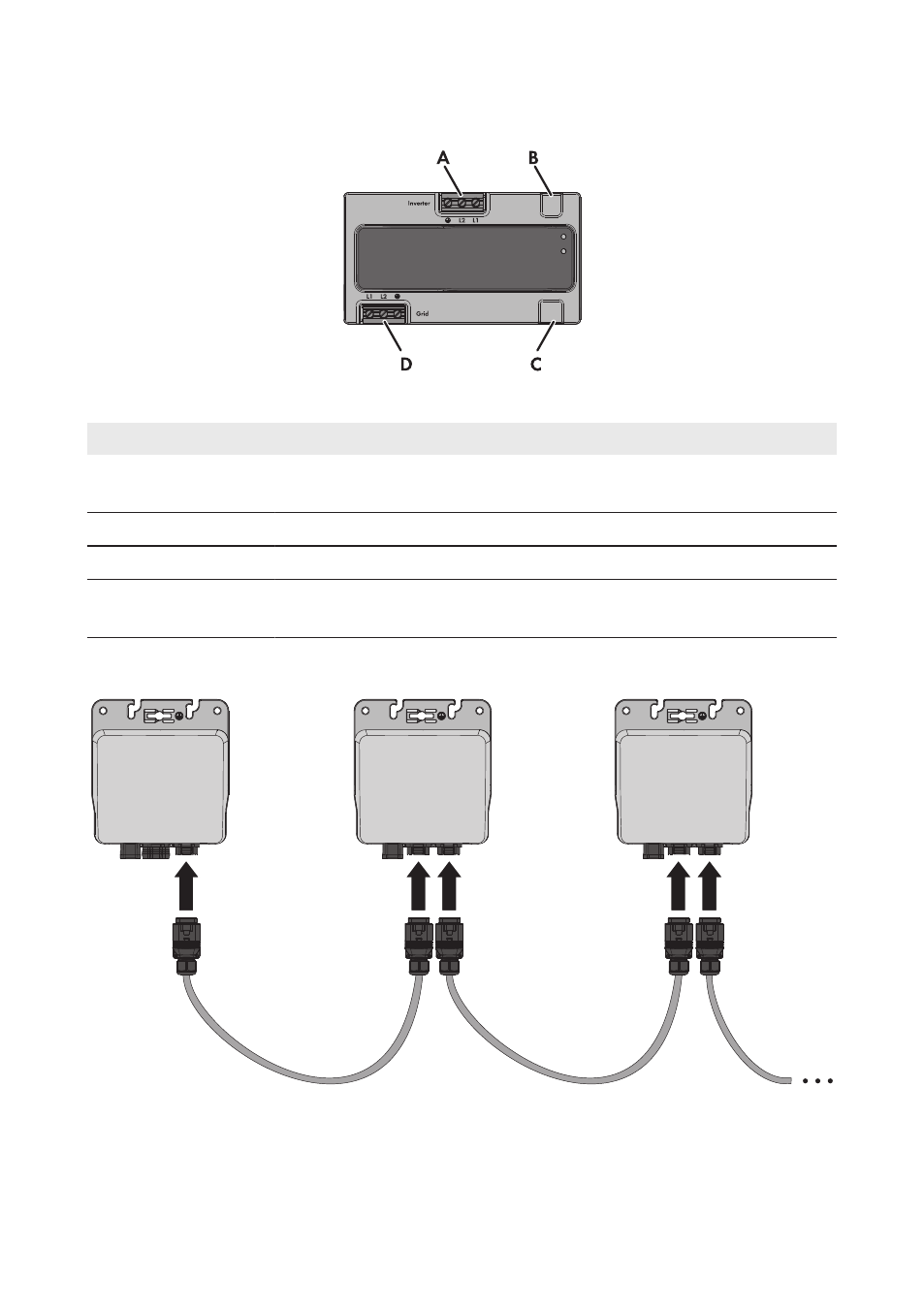

Figure 15 : Zones de raccordement du Sunny Multigate
Position
Désignation
A
Plaque à bornes pour le raccordement du câble AC de l’onduleur, mar-
quage : Inverter
B
Embase pour le raccordement de la communication optionnelle
C
Embase pour le raccordement du câble réseau (RJ45)
D
Plaque à bornes AC pour le raccordement du réseau électrique public,
marquage : Grid
6.3 Câblage AC des onduleurs
Figure 16 : Câblage AC des onduleurs (à gauche = dernier onduleur, à droite = premier onduleur)
Conditions préalables :
☐ Utilisez un disjoncteur miniature de 16 A au maximum pour la protection de l’installation.
☐ Ne raccordez pas d’appareil consommateur entre les différents onduleurs.
6 Raccordement électrique
SMA Solar Technology AG
Instructions d’installation
31
SMA-SB240-IA-fr-12
