☑ La fiche s’enclenche de façon audible.
7. Raccordez les autres onduleurs de la même manière.
8. Le cas échéant, franchissez les distances avec la fiche AC confectionnable sur le terrain (voir
chapitre 6.4 « Assemblage de la fiche AC confectionnable sur le terrain », page 33).
9. Le cas échéant, mettez également l’onduleur à la terre (voir chapitre 6.5 « Raccordement
d’une mise à la terre supplémentaire », page 36).
10. Connectez l’extrémité non utilisée du câble AC du premier onduleur au Sunny Multigate (voir
6.4 Assemblage de la fiche AC confectionnable sur le
terrain
Vous pouvez utiliser la fiche AC confectionnable sur le terrain fournie à des fins différentes :
• Connexion du câble AC du premier onduleur au Sunny Multigate. Cette connexion peut
également être réalisé via une boîte de jonction.
• Utilisation de deux fiches AC confectionnables sur le terrain pour franchir des distances plus
longues entre deux onduleurs. Les câbles AC pour relier les onduleurs sont disponibles auprès
de SMA Solar Technology AG et sont limités en longueur (voir chapitre 15 « Accessoires et
pièces de rechange », page 77).
Vue d’ensemble

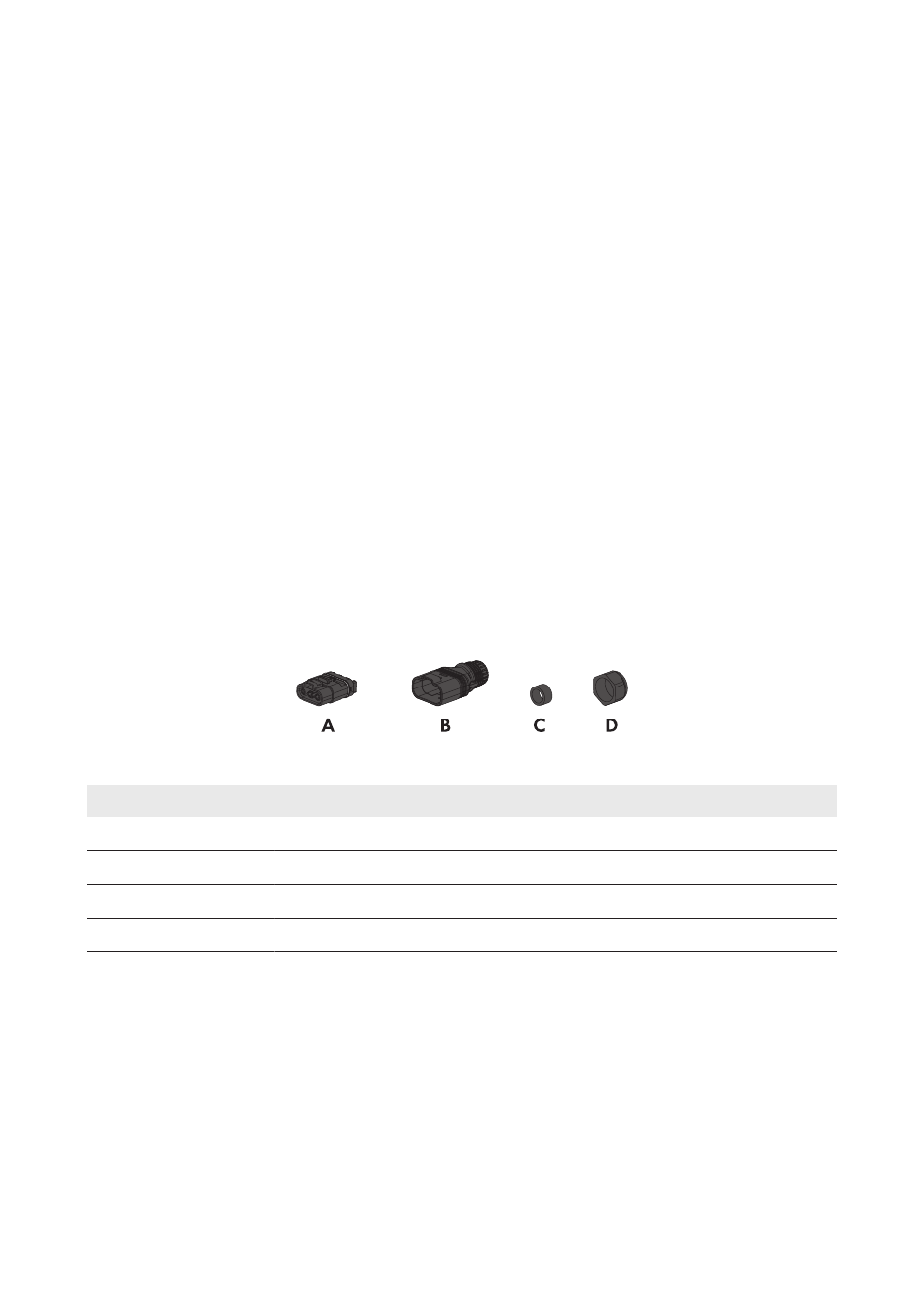

Figure 17 : Composants de la fiche AC confectionnable sur le terrain
Position
Désignation
A
Corps isolant
B
Boîtier
C
Joint
D
Raccord à vis
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Trois embouts de câblage : 2,5 mm²
☐ Ciseaux à câble : 165 mm
☐ Couteau à dégainer avec lame droite : 8 mm à 28 mm
☐ Pince à dénuder : jusqu’à 10 mm²
☐ Pince à sertir les embouts de câblage : jusqu’à 10 mm²
☐ Tournevis dynamométrique : 0,3 Nm à 1,2 Nm
☐ Tournevis cruciforme Pozidriv – Bit, 1,4” ou BiTorsion, 1/25 mm
☐ Clé dynamométrique, réglable à échelle graduée, 2 Nm à 20 Nm
