Programmation : Tournage
14.2 Fonctions de base
(option de logiciel 50)
14
430
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013

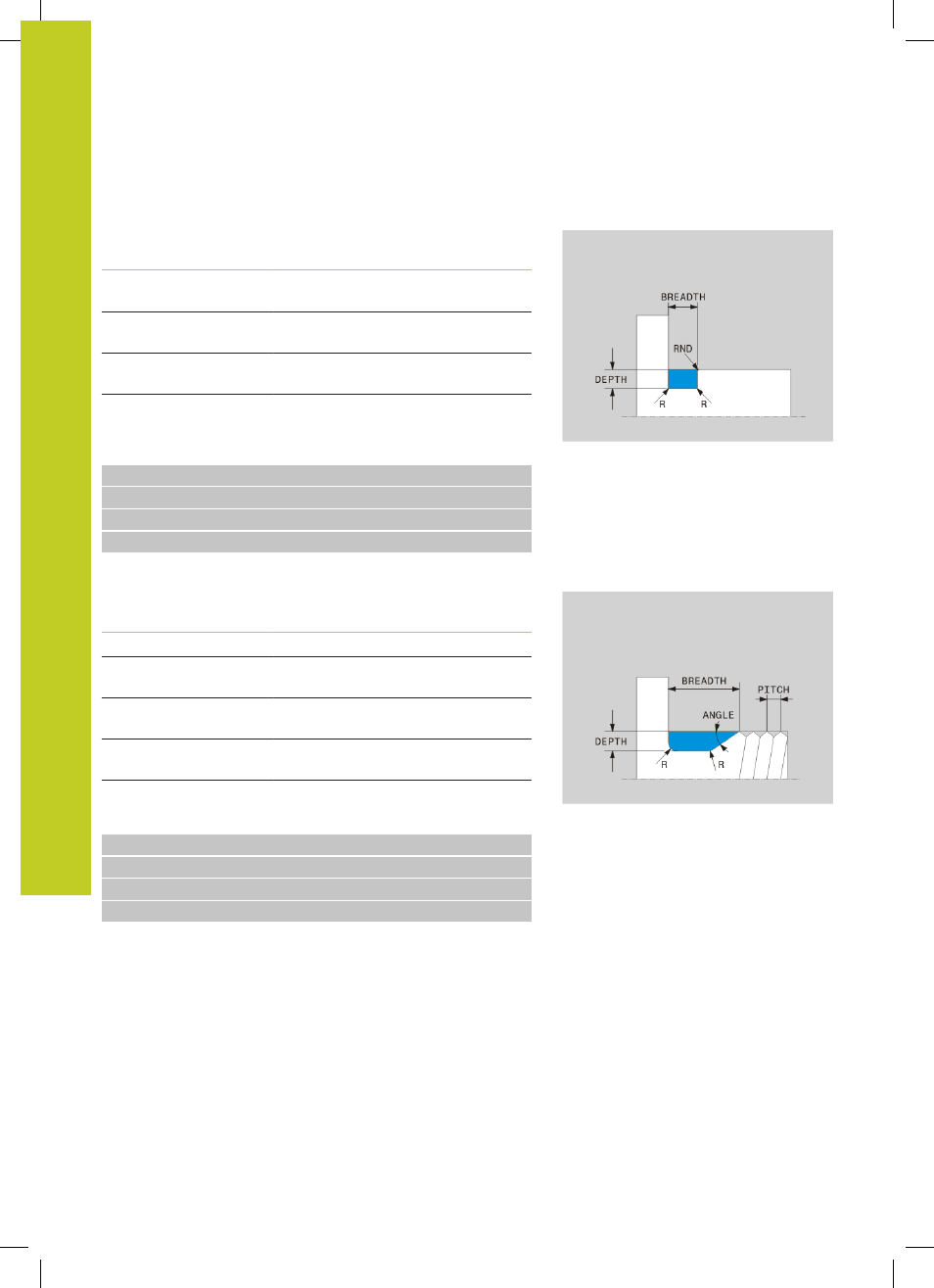

Dégagement UDC TYPE_U
Eléments à introduire pour dégagement UDC TYPE_U
Elément à introduire Description Introduction
R
Rayon aux deux angles
du fond obligatoire
PROF.
Profondeur de
dégagement obligatoire
LARGEUR
Largeur de
dégagement obligatoire
RND / CHF
Arrondi / chanfrein
dans angle extérieur obligatoire
Dégagement forme U : prof. = 3, largeur = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_U R1 PROF.3 LARGEUR8 RND1
N60 L X+60
Dégagement UDC THREAD
Eléments à introduire pour dégagement DIN 76
UDC THREAD
Elément à introduire Description Introduction
PAS Pas du filetage Optionnelle
R Rayon aux deux angles
du fond Optionnelle
PROF. Profondeur de
dégagement Optionnelle
LARGEUR Largeur de
dégagement Optionnelle
ANGLE Angle du dégagement Optionnelle
Dégagement forme U : prof. = 3, largeur = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC THREAD PAS2
N60 L X+60
